一、產品功能
    CREATOR快捷CRWM-16是針對PGMII等中控主機外部輸入而設計的產品，它設計有16個輸入按鍵，配合Control System Builder 軟件進行編程設置；標準電工盒式設計，適合嵌入安裝在應用場合的墻體內，通過設置產品后面板的ID碼可安裝多個同類型的面板；CRWM-16通過CR-NET跟PGMII等中控主機進行連接、通信。

二、面板說明


        面板上為16個輸入按鍵，按鍵、指示燈一體化設計。系統安裝完畢之后，可通過Control System Builder 軟件編程定義按鍵指令代碼，執行各種邏輯指令。編程完畢之后，直接通過按鍵就可以控制連接至中控主機的外設，執行相應的邏輯指令。按下按鍵則通過CR-NET傳輸控制代碼給中控主機，通過中控主機控制相應的外設。

三、硬件的安裝和連接
1.設置好面板背后的ID嗎，如下圖所示；

  2.將面板后板的CR-NET插頭跟PGMII等中控主機的外部總線連接起來。

四、中控編碼

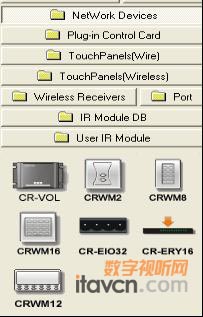

1.打開Control System Builder 軟件，在NET WORK DEVICES中找到CRWM16,把模塊拉過去。

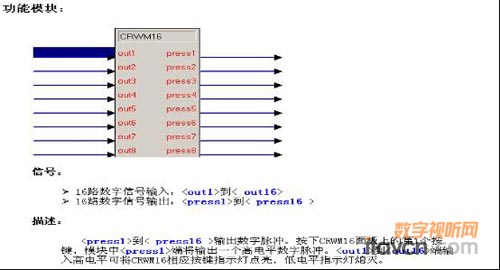

  2.打開CRWM16網絡模塊，把已經編好的程序變量中需要墻上面板控制的指令變量拉到模塊上去。例如下圖，墻上面板要控制投影幕和投影架的升降和停止，就把控制指令變量拉到模塊上去就可以了。其他原理一樣，需要控制燈光的就把燈光控制指令變量拉過去就可以了。

（編輯 小羅）

•
