分享：哈曼專業 LED 影廳音柱解決方案

LED 影廳簡介

2018年，三星公司在上海五角場萬達影城安裝了國內第一塊 LED 電影屏幕，宣告了電影 LED 顯示時代的開啟。同時，三星與哈曼音頻系統結合，運用 JBL Professional 獨有的 Sculpted Surround(雕琢型環繞音效)系統，構建出了一套全新的聽覺體驗。

隨著 LED 技術高速發展，越來越多的 LED 電影屏幕廠家通過了 DCI 認證，采用 LED 屏幕的影廳數量不斷增長，哈曼針對于 LED 影廳的聲音解決方案也在持續完善。

哈曼專業解決 LED 影廳還音痛點

由于 LED 屏幕的透聲率過低，音箱無法安裝在屏幕背后，只能尋求新的安裝點位，同時，LED 影廳的設計越來越緊湊，屏幕邊緣到側墻的空間，屏幕到天花的空間，這些留給傳統音箱的常規安裝點位的空間變得越來越小。

因此，LED 影廳的發展為音響行業提出了新的挑戰，需要音響系統能夠突破傳統，在兼顧小體積和非對稱覆蓋角的情況下，持平甚至超越傳統影院的聲音體驗。針對這些痛點和市場訴求，哈曼推出了針對LED影廳的音柱解決方案。

哈曼CBT技術的優勢

哈曼專業 LED 影廳音柱整體解決方案的重點在于銀幕揚聲器。對于 LED 銀幕音箱的選型和適配，我們引入了 JBL Professional CBT 技術。電子可調指向性技術在近幾年開始被市場逐漸接受，這項技術可以實現音箱在垂直方向角度的自定義控制。但是造價相對較高，因為音箱內的每一只單元都需要一個單獨的功放通道，和一個單獨的 DSP 通道來驅動，不但提高了造價，也提高了產品重量。

然而 CBT 技術很好地解決了這個痛點：它可以通過無源的方式，來實現可調指向性控制。

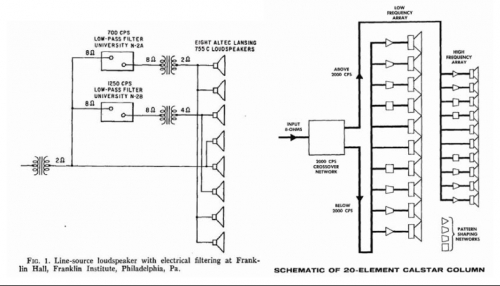

上圖是 CBT 的內置模擬網絡，這個網絡可以實現各單元的分頻和相位控制，從而實現垂直指向性的控制。另外，我們知道，為電影院設計的音箱，為了實現均勻覆蓋，通常會采用大尺寸號角設計，但是 LED 影廳留給音箱的安裝空間十分有限，沒有空間留給大尺寸號角音箱。 CBT 也解決了這個痛點，這項技術可以在小體積音柱上實現大尺寸號角的效果。

在上圖中，通過內置的模擬網絡和單元之間的精確布局，CBT 在音柱的背后合成了一個虛擬點聲源，從而讓音柱實現像大尺寸號角一樣的精確張角控制。

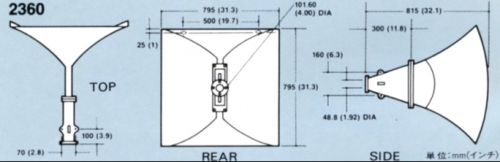

直徑將近1米的JBL大尺寸電影音箱號角2360A

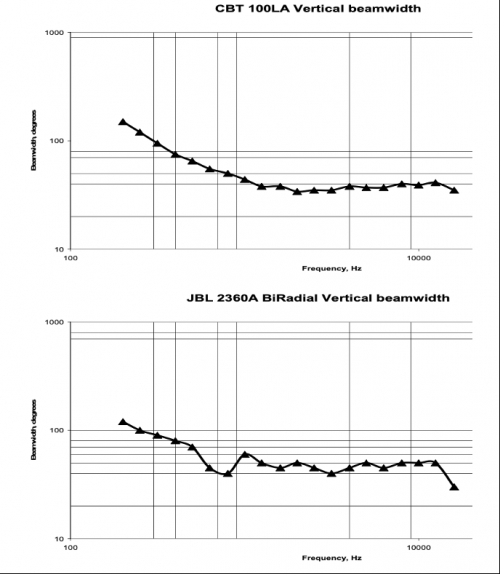

下圖是只有 10 厘米寬的 CBT 音柱，和大尺寸號角的垂直覆蓋角對比。可以看到，使用了 CBT 技術的音柱，指向性的平滑度有了質的提升，雖然是小尺寸，但是卻擁有了比大尺寸號角更加優秀的偏軸音質，而一個好的偏軸音質，不僅僅只是在幾個特殊的觀影位置，而是讓整場所有觀眾，都擁有良好體驗。

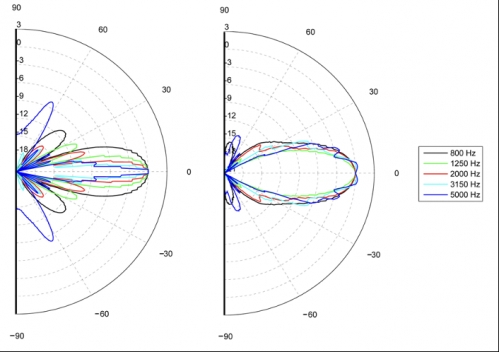

下圖左邊是一只市面上的普通音柱，右邊是使用了 CBT 技術的音柱。顯而易見，右邊的覆蓋角旁瓣全部都得到了有效的抑制，可以想象，在整個觀眾席內，每個席位的觀眾所能聽到的音質，不會有過多起伏。

哈曼LED影廳主揚聲器

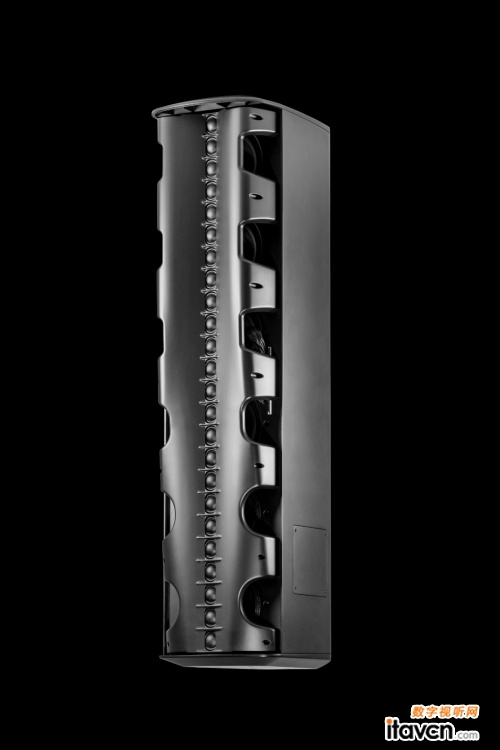

對于 LED 影廳，我們基于 CBT 技術推出了 CBT for Cinema 系列音箱。此音箱最大聲壓級可達 137dB，頻率響應 45Hz-20kHz。水平覆蓋角 100 度，垂直覆蓋角可切換。能夠滿足 20 米 LED 影廳中杜比全景聲的要求。

哈曼LED影廳銀幕主揚聲器布局

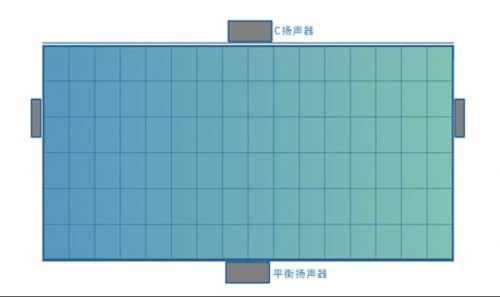

銀幕LR揚聲器 - 采用 CBT for cinema，左右各一只，緊貼LED屏幕，高度為銀幕2/3處(CBT聲學中點)。

銀幕C揚聲器 - 位于銀幕中心正上方，如果銀幕上部空間較大，采用1只LED銀幕定制點聲源。如果銀幕上部空間較小，采用2只CBT for cinema水平對稱安裝，2只音箱之間需要保持一定夾角(視場所大小而定)。

銀幕平衡揚聲器 - 位于銀幕中心正下方，采用1只LED銀幕定制點聲源。

頂部空間較大↑

頂部空間較小↑

LED銀幕主音箱的角度布置↑，時長00:13點擊視頻，了解更多

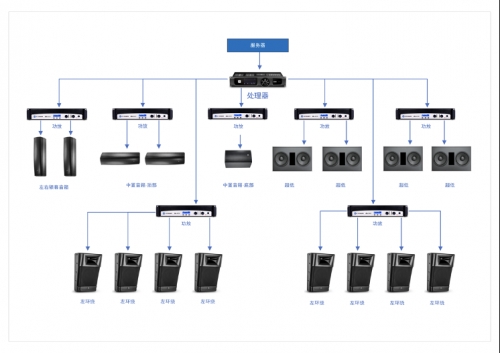

系統框圖

· 設備清單·

銀幕主音箱

4 x JBL Professional CBT for cinema

補償音箱

1 x JBL Professional LED fill speaker

LFE

4 x JBL Professional 5628(4642A)

側環

8-12 x JBL Professional 9310(數量視影廳深度而定)

后環

2 x JBL Professional 9350

功放

Crown 電影功放

處理器

JBL Professional 電影處理器
