【數字視聽網訊】這是一場行業專業人士翹首以盼的大型展會，這是一場友商之間互通有無的學習盛會，這是一場新老朋友共聚一堂的大型聚會。

2021廣州國際專業燈光、音響展覽會已圓滿落下帷幕，絡繹不絕的人流，數以萬計的觀眾共聚花城，只為目睹這匯聚頂級音視頻品牌的大型盛會。

方圖集團作為智能音視頻設備制造及服務企業，每一次的參展亮相都會給大家耳目一新并且不同尋常的視聽體驗。

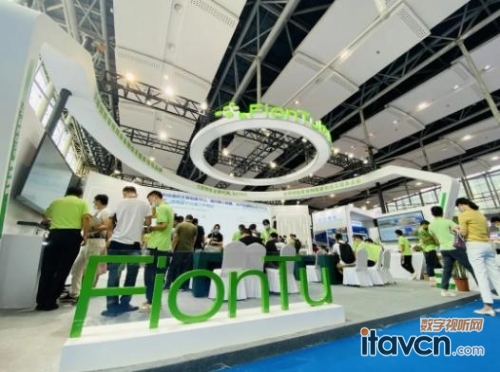

方圖集團本次以“智能時代，智能協作”為主題，132平米沉侵式音視頻體驗環境，功能區域劃分為建黨百年/方圖百載定制款會議發言系統、黨政特別定制版智能顯示系列、雙備份會議發言系統、智能交互無紙化會議系統、LED智能顯示系統等。

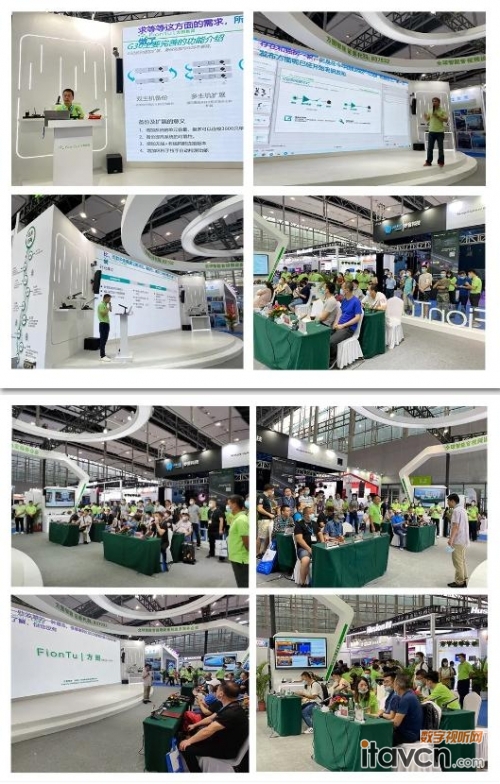

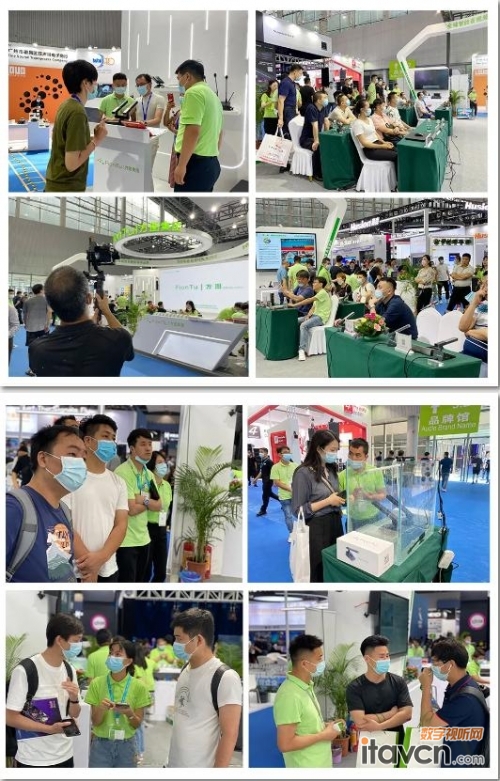

展會期間方圖集團組織了多場精彩內容共享環節，如新品發布、智慧辦公解決方案等內容。展位內觀眾摩肩接踵，人頭攢動，觀眾不時會駐足停留，只為親身感受音視頻行業最前沿的技術、安全可靠的產品及智能音視頻系統融合解決方案體驗。

| 媒體采訪 |

思 考

外觀可相似，精髓有不同

方圖集團尊重法律，注重品牌及產品保護，自研產品均已申請中國國家知識產權局頒布的，計算機軟件著作權登記、實用新型專利、外觀設計專利、發明專利、產品檢測證書等多重保護。

市場上逐漸涌現出眾多與方圖極為相似產品。我們一直保持謹慎、互尊的原則但對于長期侵權的情況，公司將使用法律武器來保護公司利益。

勇于思考，勇于探索，勇于創新是方圖人始終堅持前進的方向。

本次展會方圖集團全球首發多款自研核心產品，創新亮點，異彩紛呈!

系統1.

了不起的“G30”,來了

G30系列產品延續的G20系列產品的外觀設計，采用峰會版長桿設計，系統創新技術卻是更新升級。

G30系統新增擴展、備份功能。

新增系統的單元容量，最多可連接3600只單元。

新增無線+有線同時連接版本。

新增環形手拉手自動檢測功能。

更安全、更可靠、更高性能。

創 新

環形手拉手

解決系統穩定性問題，有效放置因手拉手中間斷開造成的故障。

手拉手設計，內部軟件自動識別單路連接或環形連接。

手拉手可增加一條線的供電能力。

手拉手連接線沿用原有的連接線，將一條線路的尾部，任意連接到主機的剩余單元接口即可。

環形連接中間任何一個位置線路斷開，系統仍然保持之前的工作狀態。

安 全

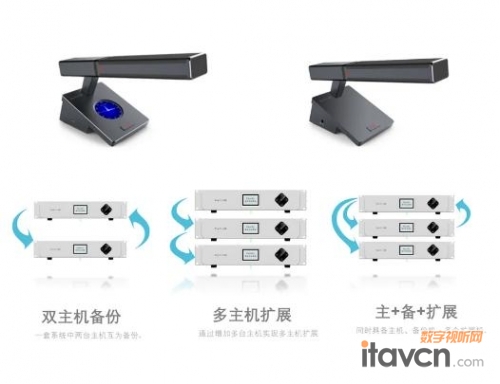

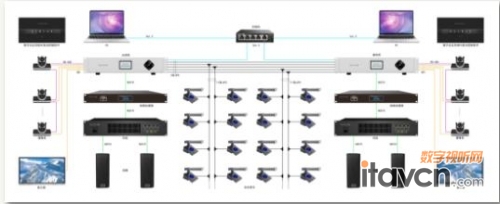

雙主機備份

一個系統中兩臺主機接入進來，互為備份，當一個主機出現故障時另一個主機能夠快速的接管會議單元，使得系統正常工作。

系統示意圖中，每一條線路的會議單元分別接到兩個主機上面，主機之間采用較短的T型線連接。

主控機與備份機通過一條擴展線連接，連接在主機的擴展口上面。

擴 展

多主機擴展

擴展連接可以增加主機連接數量和單元連接數量。

主控機與擴展機通過一條擴展線連接。擴展線為T型線，連接每個主機后面的擴展口。

單元連接在擴展機下面，每個擴展機最多連接120個單元(4x30只)。

擴展主機的音頻單獨從每個擴展機出來連接到調音臺或者音頻處理器上面。

擴展主機最多可以級聯30臺，總計3600只單元。

判 斷

主機備份+擴展

主機可進行備份，同時擴展機進行主機和單元數量擴展。

主控機與備份機以及擴展主機通過一條擴展線連接。連接在主機的擴展口上面。

系統可以實現主控機備份，當主控機出現故障或者掉電時，備份機可以帶動擴展機繼續工作。

主控機和備份機可根據實際的現場音頻需求情況來判斷備份機的音頻與擴展機的音頻通道接法。

選 擇

有線單元+無線單元

主機支持接1路無線天線+最多3路手拉手單元。

無線話筒的接收天線可以單獨調節音量。

無線話筒的連接數量不受限制。

無線發言單元同時發言最多4只代表+1只主席單元。

當主機設置為有線+無線模式后，不支持備份和擴展

系統2.

嵌入式5鍵/3鍵表決系統

充分滿足表決系統的應用核心功能，實現大型表決系統擴展和使用。

常規的嵌入式5鍵3鍵表決單元與表決系統。

支持雙主機備份，一個系統中可以有兩臺主機進行熱備份。

支持擴展主機連接，最多可以接30臺擴展機，表決單元數量可以增加到3000只。

PC軟件，修改了多屏操作，最多支持6個擴展屏幕顯示，獨立編輯和顯示。

嵌入式安裝常規按鍵設計，支持雙核心表決單元設計。

表決系統連接圖參考G30系列的擴展和備份接法表決單元之間采用2米公對公六芯線連接。

系統3.

多路模擬話筒

雙桿二路/雙桿四路幻象供電主席及演講麥克風。

雙桿設計，峰會加長咪桿

可放置在主席位、演講席位、報告、新聞發言、宣誓等場景使用

高品質咪頭，可定制是否帶按鍵

14mm直徑鍍金電容咪頭*2/4，2 路直通音頻通道，2 路按鍵控制發言音頻通道;也可定制 4 路直通音頻通道(無按鍵控制)。

系統4.

數字+Dante話筒

結合G20系統架構分析G30系統架構和應用場景。

數字手拉手+Dante備份單元，一個按鍵兩套獨立的擴聲系統，安全可靠、便捷高效。

數字+Dante雙備份設計，14mm直徑鍍金電容咪頭*2

一路手拉手數字會議系統通道，一路Dante音頻網絡通道;兩條鏈路可同時工作，亦可獨立工作，保障了系統更具可靠性和穩定性。

配合PC軟件使用

可實現多種工作模式、自定義主席/執行主席、攝像跟蹤、中控控制等功能。

可 靠

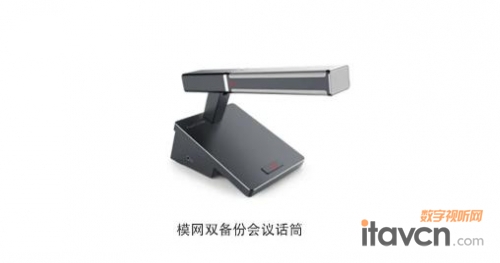

模網雙備份會議話筒

模擬幻象用電+Dante備份單元，一個按鍵兩套獨立的擴聲系統，安全可靠、便捷高效。

模擬+Dante雙備份設計，14mm直徑鍍金電容咪頭*2

一路幻象供電麥克風通道，一路Dante音頻網絡通道;兩條鏈路可同時工作，亦可獨立工作，保障了系統更具可靠性和穩定性。

配合方圖Mixer12使用功能更完善

配合方圖的Dante調音臺，可以實現模擬與Dante同時處理

獨 立

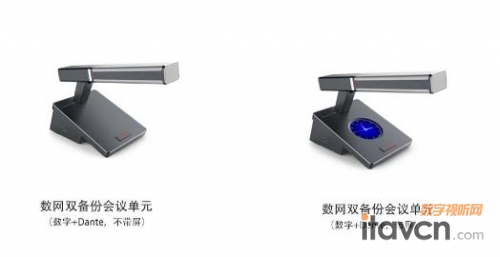

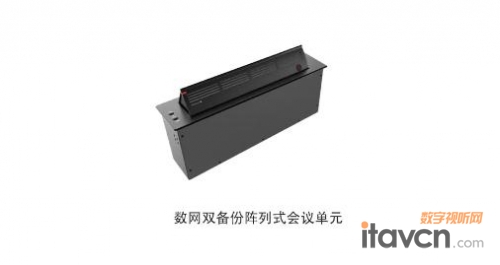

數網雙備份陣列會議單元

一套咪頭板兩路系統輸出，支持兩套系統同時工作和獨立工作。

數字+Dante雙備份設計

一路手拉手數字會議系統通道，一路Dante音頻網絡通道;兩條鏈路可同時工作，亦可獨立工作，保障了系統更具可靠性和穩定性。

陣列式麥克風拾音設計，輕觸式發言開關，寬帶式拾音，指向性好，音質佳。

嵌入式安裝，統一/單個控制話筒電動翻轉

外殼采用一體成型和數控機床精確加工技術，嵌入式安裝，電動控制翻轉，可統一/單個控制話筒電動翻轉，在發言時將話筒上翻，不發言時扣下。

配合PC軟件使用

可實現多種工作模式、自定義主席/執行主席、攝像跟蹤、中控控制等功能。

融 合

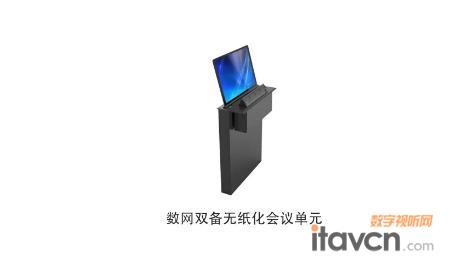

數網雙備份無紙化會議單元

一套咪頭板兩路系統輸出，支持兩套系統同時工作和獨立工作、配合升降屏實現無紙化+擴聲功能。

數字+Dante雙備份設計

一路手拉手數字會議系統通道，一路Dante音頻網絡通道;兩條鏈路可同時工作，亦可獨立工作，保障了系統更具可靠性和穩定性。

15.6/17.3寸高清超薄液晶屏

1920*1080P分辨率，寬高比16:9;可定制觸摸屏、定制帶桌牌。

嵌入式安裝，統一/單個控制話筒電動翻轉

外殼采用一體成型和數控機床精確加工技術，嵌入式安裝，電動控制翻轉，可統一/單個控制話筒電動翻轉，在發言時將話筒上翻，不發言時扣下。

配合PC軟件使用

可實現多種工作模式、自定義主席/執行主席、攝像跟蹤、中控控制等功能。

震 撼

Dante數字調音臺

12路機架式Dante 無線數字調音臺。

這是一款12路輸入10路輸出的數字調音臺，一款搭載 DANTE4*4 數字音頻傳輸模塊的新款調音臺�？梢酝ㄟ^網線或者自帶的WIFI進行無線控制。可以支持所有Apple ios平板及Windows平板控制。具有6路廣播級質量的麥克風放大器(6個組合式插座)，2個主輸出(雙卡儂+雙6.35插座)，4路輔助輸出，4路DANTE輸出。采用高性能40位浮點數字信號處理器，24位AD/DA轉換器。內置效果處理器，壓縮、門限、參量均衡器。

系統5.

了不起的“G10”緊隨而來

結合G20系統架構分析G30系統架構和應用場景

無需搭配PC軟件，無需配單元之間的線纜、即插即用。

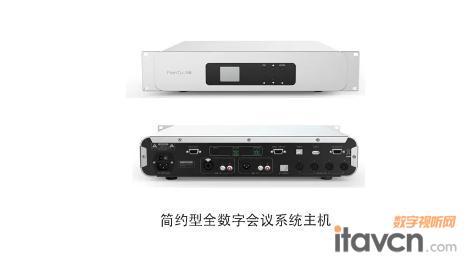

基于網絡的全數字音頻傳輸技術主機配置240*320 LCD液晶屏，顯示會議狀態及設置菜單。

具備RS232/RS485/USB/RJ45等通信接口，連接中控、攝像頭、視頻矩陣、電腦等多種設備。

具備WEB頁面訪問控制，可實現五種工作模式、自定義主席/VIP、通道語言選擇、音頻輸入/輸出、單元/主機均衡器、錄音、攝像跟蹤、簽到投票、圖片設置等功能，極具系統前瞻性，未來可輕松擴展新功能。

主機具備七段EQ調節功能，且單元均具備五段EQ、音量、移頻、反相、門限調節功能。l代表單元可以自定義設置倒計時發言時間，顯示屏支持倒計時時間顯示功能。

可自定義任意單元為主席/VIP，且設置數量、發言不受限制;代表單元最多可設置10臺同時開啟發言。

四路航空插座，每一路可接25臺單元;連接擴展模塊時可連接多達 255 臺，內置16通道同聲傳譯功能，以便指定通道通話功能。

不簡單

簡約型全數字會議系統單元

簡約型基于網絡傳輸架構的數字會議單元，支持帶屏和不帶屏幕兩種單元。

基于網絡數字傳輸技術

會議單元之間、會議單元與主機之間均采用全數字音頻傳輸技術、24bit/48KHz音質標準，基于網絡無壓縮傳輸。

支持環形手拉手備份連接

支持環形手拉手連接，基于網絡的全數字音頻傳輸技術，支持通過擴展盒擴展單元連接數量。

單元內置高性能DSP

內置高性能的DSP音頻芯片，可獨立調節話筒增益，優化音頻信號，還原人聲，音質俱佳。

G10 S:話筒自帶高分辨率屏幕、支持各種設置功能、單元具備16通道同傳功能。

基于Web控制的會議管理

會議主機通過網線與本地局域網連接，電腦無需安裝PC軟件，直接通過web進行系統的設置和控制管理。

續 約

本次廣展，方圖集團向各位觀眾展示了眾多新技術、新產品。若您未蒞臨現場，若您意猶未盡，若您還想在深入商討。

7月21-23日Infocomm 北京·國家會議中心，方圖展位：MB1-01 更加創新/優化的產品、更加完善的系統展示、更加震撼的視聽體驗，期待與您的相遇!
