�？礑S-96128N-I16/H網絡硬盤錄像機

【中國數字視聽網訊】運行級設計制作精良穩定可靠

海康威視DS-96128N-I16/H系列128路網絡硬盤錄像機

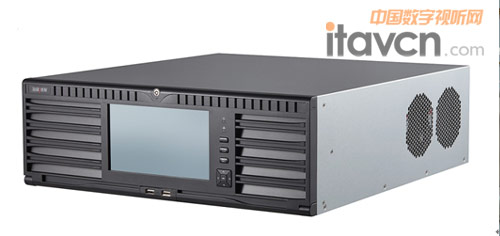

首先檢視外觀，其采用灰白烤漆鋼板制作，19英吋機柜安裝，整機制作精良。前面板設計簡潔美觀，正中安裝了7英吋彩色LCD 觸摸屏，在屏右側均勻布置了機器狀態燈(網絡、硬盤、電源)和各功能鍵(退出、確認、方向)，在屏下方有兩個USB口，可外接鼠標、U 盤、移動硬盤等。其操作方便，既可觸摸或鼠標本機操作，也可外接客戶端進行配置和操控。為保護硬盤，機器前面板采用側翻蓋式設計且有防護鎖，防硬盤被非法拔出。

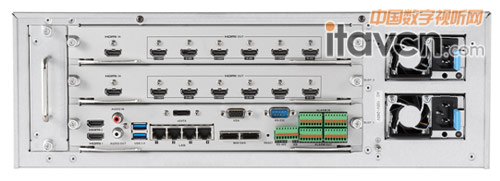

而后面板布置要依據整機配置，除最下部主控X86板卡外，整機可選擇16或24硬盤插槽、可選擇1或2塊6口解碼板，還可增配接口擴展板(增加光口，串口和報警接口)，從而整機可以3U或4U高度。而在主控板上包含有2個HDMI+1個VGA本機輸出、1個語音對講口+1個音頻輸出、2個USB3.0口、4個以太網口、1個e-SATA口、1個RS232口、1個全雙工485口、1個專用鍵盤接口，1個復位按鈕和1組16進8出無源報警接口，2個MiNi SAS接口，所有接口自左至右規范排列，很完備，無疑能滿足各類工程應用。

下面看解碼板，接口相對簡單，除6個HDMI輸出口外，還帶有1個HDMI輸入口，這為應用提供了方便，比如就近設備有高清輸出即可上墻。再如對大型工程，還可增配接口擴展板，其提供4個千兆光口、8個RS485口和32進16出報警接口，這樣使系統非常方便于大范圍IPC光信號接入、遠端RS485控制，以及與報警及門禁系統的報警輸入和聯動控制。

而在后面板右部，布置了交流電源，其高可靠性設計包括自帶降溫風扇和主備自切冗余電源。再有，機器右側內嵌二臺溫控調速風扇，測試時，整機開啟，手觸機殼僅微溫感。

通過整機考察,可感覺本NVR有如下特點：嵌入式軟硬件設計、模塊化結構、全插拔(硬盤、主板、功能板、風扇和電源)、無線纜連接、主備雙電源，可根據機箱溫度自動調節風扇轉速(3級自調，開機高轉速，運行穩定后自動調慢)。

全面高清超強接入和解碼能力

該NVR其最大網絡視頻接入帶寬可達到768Mbps，即可接入128路1080P的全高清網絡攝像機(同型版DS-96256N-I16H可接入256路)。而在接入上兼容ONVIF 和PSIA 協議，比如大華、宇視、AXIS、Bosch、Brickcom、Panasonic、PELCO、SAMSUNG、SONY等主流品牌，也可以自定義方式接入。在編解碼格式上支持H.265、H.264、MPEG4、MJPEG和SVAC 等碼流，并支持1200W分辨率IPC的接入和解碼。

而其本機輸出有2個HDMI、1個VGA、1個LCD液晶屏輸出。2個HDMI可雙4K異源輸出,2個HDMI和VGA三屏也可異源顯示視頻。

而該NVR的存儲系統，支持16/24個SATA接口、1個eSATA接口，2個miniSAS高速接口;其硬盤陣列兼容RAID 0/1/ 5/ 6/10/50/60、JBOD，能適用從1TB到8TB 各類硬盤，充分滿足了高清存儲和高可靠要求。

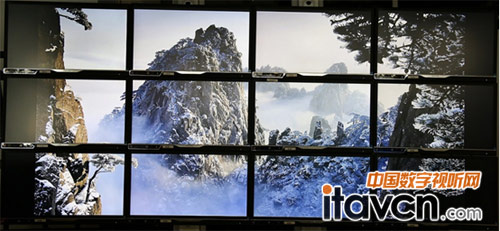

最后，該NVR能支持12路(2塊解碼卡)電視墻高清輸出，解碼96路1080P;解碼分辨率12/8/6/5/3MP/1080P及向下兼容。上墻支持3×2、4×3等大屏拼接、輪巡、開窗、疊加、漫游功能。從上述可見，該NVR接入和處理能力超群，業內少見。

本測試接入了1路200W(DS-2CD4026FWD)和1路1200W(DS-2CD40C5)網絡高清攝像機，該NVR操作簡便，從操作上能對IPC集中管理，包括參數配置、信息導入導出、智能分析、錄像和報警等功能。測試首先檢測視頻源經NVR編解碼壓縮及處理后的圖質效果，通過客戶端所呈現的實時視頻清晰度與視頻源基本一致，處理得當;再檢驗該機通過主板HDMI口和解碼板輸出，與視頻源比較，其圖質和顯示效果也都較好;同時，回放的錄像清晰度、色彩還原度等都能達到視頻源效果，未見衰減現象。接著對該NVR還檢測了斷網智能補錄功能(ANR)，將帶有SD卡攝像機網線斷開，數分鐘后再接續，之后NVR即自動從該攝像機SD卡補錄斷網時圖像，從回放看補錄圖像清晰完整，效果理想。

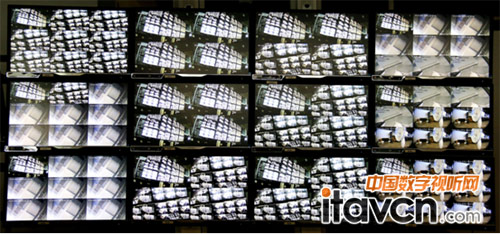

最后，測試了上墻拼接、輪巡、開窗、疊加、漫游等功能，在客戶端界面設置了3×3方式，然后各功能一一展示，其各屏畫面顯示流暢、同步、清晰、完整，無閃爍和延遲感。

智能分析智能搜索盡顯無所不能

該NVR的又一亮點是集成了智能偵測聯動、搜索、視頻質量診斷、設備狀態實時檢測等功能。

尤其�？低�視的SMART IPC，智能功能強大，可包括越界、區域進入離開、區域入侵、徘徊、人員聚集、快速移動、非法停車、物品遺留、物品拿取、音頻輸入異常、聲強突變、虛焦，以及場景變更等;除外，針對非海康IPC，該NVR也增加了越界偵測、區域入侵偵測報警功能;而在智能偵測后除可聯動錄像、彈出報警畫面、聲音警告、上傳中心、發送郵件、觸發報警輸出外，并可按通道、時間、類型智能檢索報警錄像，搜索結果支持列表形式展現，從而有效提高了檢索、回放和備份的效率。

除外，該NVR還具有視頻質量診斷和設備狀態檢測功能，可對IP通道進行圖像模糊、亮度異常、偏色、雪花和條紋干擾、信號丟失等視頻質量進行診斷;可對設備狀態，包括內存/CPU使用率、風扇轉速、CPU和設備溫度進行實時檢測。實測時,對上述功能參數的界面設定及部分功能都做了檢測展示，都達到了設計效果。

顧問點評

海康威視DS-96128N-I16/H系列網絡硬盤錄像機是一個非常完備的視頻監控系統,其既具傳統監、錄、聯動功能，又擴展了新的視頻技術，如智能偵察、檢索、視頻質量診斷、拼接上墻等功能，能適用于各種復雜工程應用，按該設備容量其能應用于從數十路到256路的中小型工程，且各種復雜要求都能滿足。

（編輯：daisy）
