激光光源DLP大屏在電力行業應用淺析

2016年03月15日 08:41  來源:中國數字視聽網  字體【

【中國數字視聽網訊】隨著近年來投影機市場對于新光源技術不斷發展,傳統的大屏幕顯示系統行業也面臨新的挑戰,由最初的UHP光源,到采用LED光源,再到而今日益壯大大的激光光源。新光源引發的大屏幕顯示行業變革正在悄然而至。

眾所周知,電力行業是關系到國計民生的基礎性行業。隨著電網建設的進一步完善,電力信息化、可視化的需求日益增強,為確保使電網運行于安全、可靠、經濟、優質、高效的最優運行狀態,電力公司調度控制中心大屏幕綜合顯示系統需要滿足日益集成化的實時圖像及數據采集、處理、監視與控制自動化系統等綜合性顯示要求。系統承擔著調度技術支持系統及不同安全分區的計算機、網絡、視頻等信號的集中顯示。

巨洋在大屏幕顯示行業發展的里程碑上,快速準確的把握了激光光源DLP未來具有廣闊前景這一精準定位,在激光光源進入大屏幕行業視野處理初始,就將這一先進技術與大屏幕顯示單元有效的結合在一起,并在激光光源DLP發展史上書寫了自己有力的一筆。

巨洋激光光源DLP產品及傳統的LED光源DLP產品相比具有下列優點:

亮度對比

在亮度對比上,激光光源亮度遠高于LED光源,應用范圍更廣。

分辨率對比

巨洋擁有最全的產品系列,LED光源與激光光源全部分辨率與亮度型號,都可以在巨洋公司的產品家族中找到,并且激光光源1920*1080/1600*1200和1920*1200三款超高分辨率的超高亮度4000流明,更適合大尺寸顯示單元。

功耗,效率對比

相對于激光光源,LED光源存在利用率過低、功耗高,但是亮度低的情況。

平均壽命對比

平均壽命的定義為當工作到上述額定壽命時,有50%的光源的亮度保持在其額定亮度的50%以上。

相對于LED光源而言,而激光光源的壽命更長。維護周期:激光光源是單一光源,其衰減和色坐標的變化都取決于單一零件,LASER光源由于其壽命長,維護周期也相對長一些。LED光源由三組不同色光組成,每組上有六顆燈,不同顏色燈的衰減的程度無法一致,造成顏色漂移過大,一定的時間后須進行調整。

色域比

LED光源色域廣,但亮度低,表現不出應有的效果,激光光源最為接近的Rec.709國際標準色域范圍。

電網調度自動化系統拼接墻大屏幕綜合顯示系統承擔著主控系統、監控系統的計算機、網絡、視頻信號的集中顯示,應用于不同規模的電力調度系統及生產部門的控制中。作為一種高純度光源,激光光源DLP能夠讓屏顯在對比度、色彩飽和度上更上一層樓,有效提升整體畫面顯示質量。電力調度指揮中心構建的目的就在于預警與及時調控,高清晰度、高對比度的的畫面顯示會更利于監控人員的精準預判。在電力行業應用中,電力調度中心需要對各變電站所有的數據、環境參量、圖像進行監控和監視,實時了解各個站點的情況,而面對架構龐大、復雜的供電線路,清晰、細膩的畫面顯示無疑成為了精準判斷的保障。

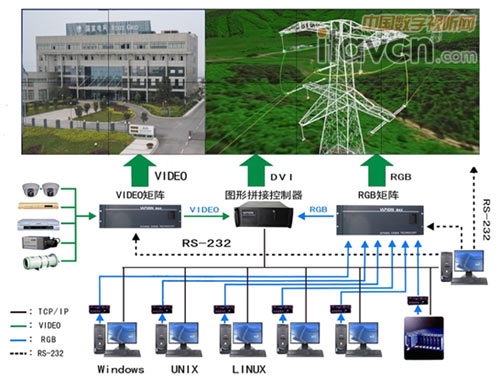

電力行業大屏幕顯示系統結構示意圖

電力行業大屏幕顯示系統結構示意圖

根據電力調度中心的實際顯示需求,需要7*24小時監控,監控信號為視頻信號、計算機信號、網絡信號等,種類多,情況復雜。我們提出采用激光光源免維護產品,特推薦巨洋第三代激光光源高分超高亮產品,搭配巨洋VATION SEA9000圖像拼接處理器及巨洋大屏幕控制軟件,靈活配置各種信號輸入接口,提供多級備份服務,巨洋VATION SEA9000圖像拼接處理器具備實時信號處理與超高分辨率圖像處理采用并行處理技術,支持網絡計算機信號采集,支持整屏高分辨率疊加及虛擬屏功能,可以顯示超高清GIS地圖,支持板卡熱插拔、關鍵部位檢測,采用特殊算法,畫質顯示質地更高、更平滑。

建成后的巨洋激光DLP大屏幕顯示系統具備以下主要的系統功能:

A. 與現有國內電力調度化自動系統平臺實現高度兼容,系統應用程序基于標準模式開發,可不經過任何形式修改實現大屏顯示,確保顯示效果清晰自然,動態效果流暢;

B. 通過網絡與電力調度網絡系統連接,支持Window、Unix和Linux系統下應用的綜合數據顯示,支持TCP/IP、X-Window等協議,完全兼容X11R5、X11R6協議,可顯示網絡上任意一臺或多臺計算機應用程序的數據分析處理結果等;

C. 能夠通過圖像拼接處理器,將所有顯示單元拼接形成一個高分辨率的無縫單一邏輯屏;

D. 輸入支持多種格式信號源,視頻信號顯示、計算機信號顯示、網絡信號的顯示、各類信號混合顯示等,接口類型可支持DVI、CVBS、VGA、HDMI、SDI(支持3G-SDI、HD-SDI、SDI)、Dual-Link等。輸入采集分辨率最高支持8K×4K,可自定義。雙鏈信號處理不丟幀、顯示畫面流暢無撕裂感,支持至少2路雙鏈DVI信號輸入。

E. 支持高分辨率的GIS底圖顯示,可在任意日常工作使用的網絡PC上,運行高分辨率圖像(或高分辨率圖像生成軟件),將該高分辨率圖像通過網絡傳輸到大屏幕上,并以不小于整墻的物理分辨率總和的超高分辨率完整顯示,支持投放多張高分辨率圖像,支持在網絡計算機本機上直接操作高分辨率圖像信號。

F. 支持信號的預覽,及全屏畫面的回顯功能,支持圖像的分割、疊加與縮放顯示支持預案場景管理,操作員可對各種信號窗口顯示方式和布局保存成預案場景,在需要時進行調用,也可自主設定時間間隔實現場景自動輪巡;

G. 系統具有良好的可擴展性,支持系統的升級與二次開發。

(編輯:daisy)
