思科CCBN2014展示超寬帶云接入技術

【中國數字視聽網訊】2014年是思科與CCBN攜手的第十三個年度。作為重要的合作伙伴和參會者，思科持續升級產品及解決方案，助力客戶致勝于萬物互聯的新多媒體時代。此次展會，思科設有體驗“極速互聯隨享視界”的思科智慧，深入了解專為中國有線市場量身定制的SDB解決方案、思科端到端視頻傳送系統，以及在骨干網絡，數據中心，和WiFi互聯城市方面的創新產品和方案。思科亞太咨詢服務副總裁CasparHerzberg將在開幕式發表重要演講。會議期間，更有多位思科高管蒞臨會場與用戶交流。

思科超寬帶、云接入

·極高的系統可靠性

CMC只負責物理層轉換，功能簡化，可靠性高，故障率低

CMC控制器實現的協議較相對較復雜的功能部分，局端設備主控和業務線卡均可以提供主備倒換（HA）功能來避免業務中斷

·全面靈活的業務支持能力

組網方式靈活，可支持EPON，GPON，以太網等各類網絡構架作為接入互聯網絡

多業務能力強，MHAv2特有的通過上下行流的端到端QOS來支持數據，語音，視頻等各類業務

·完善的IPv4和IPv6業務支持

通過端到端的數據加密提供系統的高安全性

保護客戶投資，現有CMTS系統只需通過安裝新業務線卡，即可升級為CMC控制器

C-DOCSIS標準介紹

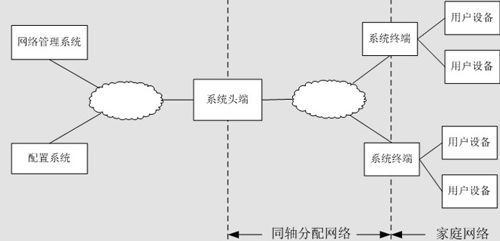

根據C-DOCSIS系統規范所述，在傳統HFC網絡上，利用CMTS和CM設備，采用ITU-TJ.122、J.222等協議體系，能夠實現基于HFC網絡的寬帶數據傳輸。隨著三網融合業務的規模運營，有線電視接入網絡需要滿足大帶寬業務承載、具有多業務QoS保障、可運營、可管理的運營要求。中國有線電視網絡運營商創新地提出了基于ITU-TJ.222系列協議的邊緣同軸寬帶接入技術，繼承了J.122、J.222系列協議（也稱為DOCSIS接入體系）的技術優勢，符合光進銅退的網絡發展趨勢，滿足多業務的運營需求。由于這種基于J.222協議的邊緣同軸接入技術是由中國的廣電網絡運營商提出，因此該技術也稱為C-DOCSIS技術。

C-DOCSIS接入技術將ITU-TJ.222的物理層與數據鏈路層的接口從分中心機房下移至有線電視光節點處，向下通過射頻接口與同軸電纜用戶網絡相接，向上通過PON或以太網與匯聚網絡相連。針對接口下移后的組網模式，C-DOCSIS接入技術規范了系統的功能模塊及模塊之間的數據和控制接口，擴展了ITU-TJ.222的上下行射頻調制技術，簡化了部分信道技術，在保障與ITU-TJ.122、J.222終端設備兼容的同時，能夠實現千兆到樓，百兆入戶，承載視頻、語音和數據等綜合業務，具有大帶寬業務承載、多業務QoS保障、可運營、可管理的能力，是有線電視網絡承載三網融合業務的下一代寬帶接入技術。

思科Remote-PHY方案

目前，CMTS的技術已經非常成熟，每個CMTS廠家的產品都有自己的技術特點和發展方向。在中國C-DOCSIS標準發展的大背景下，如何能夠轉變自己的產品來適應將來中國HFC網絡的發展，成為了各個公司的重要課題。成功的關鍵點在于如何充分利用相似點并最小化不同點，與其重新設計CMTS功能，是否可以考慮修改現有CMTS系統使其支持數字HFC？

思科提出了MHAV2/Remote-PHY的方案，MHAv2（ModuleHeadendArchitectureVersion2）是一組開放協議標準的建議，該組協議將由現有的由CableLabs和IETF定義的協議標準擴展而來。在介紹MHAV2方案之前先對MHAV1方案如下簡單介紹：

MHAV1方案

·MHA是ModularHeadendArchitecture的（模塊化頭端架構）縮寫。MHA包含一系列CableLabs正式發布的標準。

·MHA允許將CMTS的下行物理層（downstreamedgeQAMs）外置于獨立的機框中。

·MHA于2005由思科首先提出并定義（所有主要CMTS和芯片廠家都有參與）。標準已經發布且相關產品已經測試和大規模部署。

具體來說就是將CMTS的RF下行從CMTS中拉出，放在了IPQAM設備上，在降低了下行成本的同時，提高了設備的集成度。比如思科的現有MHAV1解決方案3G60卡+RFGW的方案，單個Ubr10k機框最大可以支持到576個下行，如果再配置上SPA卡，整個機框可以支持到1152個下行。

MHAV2方案

在MHAV1的基礎上，基于中國提出的C-Docsis標準，思科公司提出了MHAV2版本，也稱為Remote-PHY。該標準是專為中國市場設計的下一代的MHA協議，同時將結合DOCSIS和EPON的優點。

現有傳統的CMTS系統繼續位于頭端，與遠端的集成層一和部分層二功能的CMC通過EPON/GPON網絡或者以太網連接，DOCSIS通過隧道進行傳輸，實現遠端的集中管理。在QoS保證方面，無需VLANs和QinQ。所有調度仍然基于服務流做調度，實現真正的端到端的QoS保證。優點：最大化的利用現有的成熟的DOCSIS設備。DOCSIS的軟件位于安全的和便于統一管理的頭端；功能上可以直接對接PacketCable和PolicyServer，實現傳統CMTS的功能，而CMC只集成最少的必要的軟件和硬件，實現簡單化和低成本。
