雙線扼流圈設計 音樂傳真M3i合并功放

【中國數字視聽網訊】音樂傳真在M3系列包括M3i合并放大器和M3 CD播放機，在音樂傳真公司的網頁上，稱M3i是備受好評M6i的小弟弟。盡管M3i的價錢只是M6i的一半，音樂傳真對M3i的音效是全無妥協，它只是在一些并不大影響音效的細部上略為作些修改，功率也比M6i略細一些。我們知道，一部器材最大的花費是研發的成本，而M3i其中一個削減成本的原因是其線路布局是參考了M6i和名滿天下的Titan後級功放的設計，因此而大大減省了研發的費用。

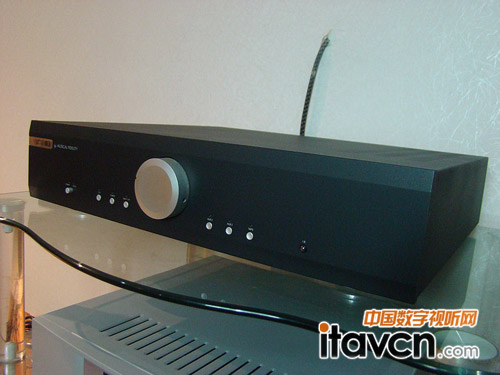

雙線扼流圈設計 音樂傳真M3i合并功放

一部靚聲的放大器先從其機身及機殼開始，M3i的面板設計非常亮麗，整塊面板是由一體化堅實的合金壓鑄而成，所有旋鈕和按鈕都是custom-made的實心合金，螺絲位和夾口位是緊密接合，全無虛位，其重量級厚實的機殼可以確保所有的元件在一個穩固的平臺下工作而不受干擾。我在打開頂蓋觀看其線路布局時，觀察到其線路編排是井井有條，一只碩大的環形變壓器置於左前方，加上兩支JamiCOn 63V10，000微法的『大水塘』提供源源不斷的電源供應。 M3i每聲道使用兩只Sanken STD03P功率管作推挽大，Sanken功率管是很多著名機種的專用管，除了力水充足之外，聲音非常厚暖，而且模擬味道十足。另外，這四枝功率管直接裝配于散熱器上，這個設計更優化了散熱功能使到M3i在長時間工作下也保持絕對的穩定。 M3i在8歐姆時每聲道輸出達76瓦，及在4歐姆時每聲道輸出更有140瓦，絕對可以推動市面上大部份的揚聲器。

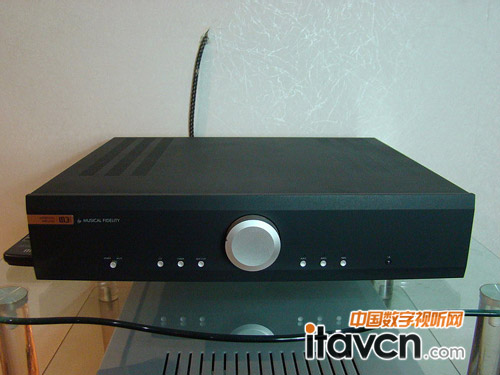

音樂傳真M3i合并功放

電源供應是一部放大器的心臟，但也是一部放大器成本最重的部份，M3i的電源供應是工作穩定兼超級寧靜，其原因是和音樂傳真獨特的雙線扼流圈整流電源供應(Bifilar Choke Regulated Power Supply)科技有絕大的關系。雙線扼流圈設計經過多年的改良，其技術是更為成熟了。扼流圈最早是用於真空管機之上，而音樂傳真是少數把這個設計應用於晶體管機的音響器材生產商。如果在整流后采用一個濾波扼流圈，與電容器配合接成丌形濾波電路，或者接成倒L形濾波電路，那么，濾波效果要好得多了。

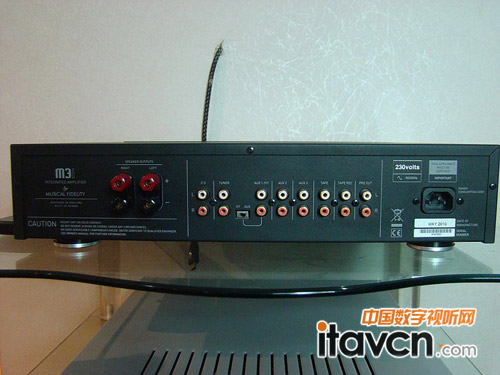

音樂傳真M3i合并功放背部接口展示

另外，扼流圈與濾波電容配搭使用，可當作濾波線路的一環，能有效地把濾波之後的漣波成份大大減少，也有消除高等次諧波(higher order harmonics)的功能。問題是，扼流圈本身就像一個小型變壓器，其內部就是線圈，如果繞線技術不良，好幾個線圈擠在線路板上，很容易做成哼聲感應，其缺點比優點還要多；尤有甚者，線圈形成的磁場更會污染音樂訊號，效果反為不美。而音樂傳真先進的雙線扼流圈繞線技術杜絕了一切有害磁場的產生，并把扼流圈的優點充份發揮。優質扼流圈的設計和造工非常昂貴，所以只有極少數Hi-End級的功放設有這個設置，而音樂傳真的M3i只是入門機種，也竟然帶有公司雙線扼流圈整流電源供應科技，真的是一項不可思議的事！

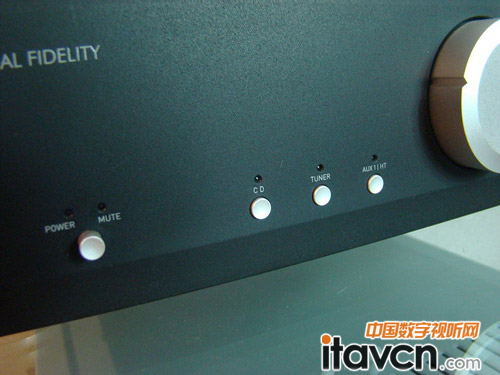

音樂傳真M3i合并功放前端控制面板

在一部合并放大器中，前級放大部份是音樂訊源首先經過的第一道關卡，它要負責的工作相當之多。首先，在連接介面方面，M3i有7組高電平輸入端子，其中一組AUX／HT可以切換成接駁外置家庭影院處理器，繞過音量控制，這個端子對AV用家非常有用。M3i精致的純甲類前級放大是和后級獨立分離，其輸入級、增益級、輸出級和緩沖級的線路設計，也是參考了音樂傳真頂班前級線路的構思，再經多次反覆測試聆聽才作最後的定案，所以這個前級線路有超低的雜訊和失真率. M3i也設有一組前級PRE OUT輸出，用家既可用兩部M3i升級成bi—amp的玩法，也可以把M3i作為一部獨立的前級使用，我曾把它接駁上我兩部經典古董後級山水BA-3000和麥景圖MC 2200，其杰出的音效可以和貴它很多的獨立前級互相媲美。論功能，論外觀、論音效，我想來想去，還是只能用超級超值這四個字來形容M3i的特質。

（編輯：Karl）
