投影知識介紹 探秘3LCD投影技術原理

【中國數字視聽網訊】在投影機領域，“3LCD”與“DLP”并稱兩大主流投影技術，特別是3LCD投影技術早在1987就已經誕生，經歷了幾十年的市場歷史，足以證明目前3LCD投影技術是適用市場需求的，為了能夠讓更多新手了解3LCD投影技術，下面我們首先從3LCD的投影技術原理來解析，希望能夠讓大家更好的了解自己真正使用的投影機產品。

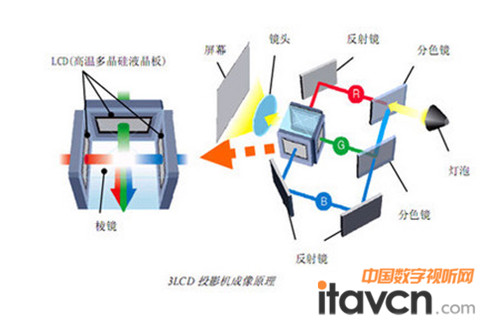

3LCD投影技術是一種透射式投影技術，采用了3片LCD(HTPS)來實現投影，在投影過程中生成更加明亮、自然、對眼睛柔和的圖像的投影機方式。將燈泡發出的光分解成紅、綠、藍三種顏色的光，每種顏色分別透過各自的液晶板，最后通過棱鏡顯現出明亮清晰的圖像。目前，3LCD技術由愛普生與索尼兩家公司持有，并推出了多個尺寸與分辨率的液晶面板。

HTPS是High-Temperature Poly Silicon的簡稱，中文意思為高穿透式高溫多晶硅。HTPS是由像素點所組成的，比如一款分辨率為1024×768的3LCD投影機的HTPS便由1024×768個像素點所組成，而每個像素點則由信號線、控制線、TFT和開口區四部分組成（關于HTPS的視頻）。

開口率是指除去每一個像素的配線部、晶體管部（通常采用黑色矩陣隱藏）后的光線通過部分的面積和每一個像素整體的面積之間的比例。開口率越高，光線通過的效率越高。在早期液晶投影機中，開發者都為低開口率所帶來的“窗格”現象所頭疼。舉一個較為形象的比喻，一款XGA分辨率的投影機的HTPS中存在1024×768共768432個像素點，這些像素點之間之間由引線等進行了分割。

不過由于HTPS非常小，將像素點控制至0.28mm內已經非常困難，原來一個1024×768像素點陣的HTPS便有2592條外部引線，引線等占據了HTPS大概一半左右的面積，而正是這些引線造成了早期的3LCD投影機“窗格”現象的發生。
