威創：復雜環境可視化監控調度保安全

【中國數字視聽網訊】煤礦作為一個高危行業，由于生產環境的特殊性，條件多變性和不可知性，發生事故的機率較高，安全工作歷來成為全社會關注的話題。據相關統計顯示，中國是世界最大的產煤國，也是世界最大的礦難國。中國煤炭產量占世界35%，但中國的礦難死亡人數卻占世界的80%。

不僅如此，礦難還給國家帶來巨大的經濟損失。一份由國家經貿委等單位組織的《安全生產與經濟發展關系》研究結果顯示，近幾年來，我國每年所發生的各類安全事故所造成的直接損失接近1000億元，加上間接損失則接近2000多億元，其每年的經濟損失相當于兩個三峽工程。

為什么煤礦事故頻發？

根據《中國煤礦傷亡事故統計分析資料匯編》的相關數據顯示，我國的煤層賦存條件決定了我國煤礦的生產條件和存在的安全隱患。據了解，我國適合露天開采的煤礦僅占5%，95%的礦井均為地下作業，井深平均在400M以上，有的深達千米。所以煤礦自然條件差、災害多、作業場所環境惡劣是我國煤礦生產條件的一大特點。僅對628個國有重點煤礦的調查結果表明，高瓦斯和煤與瓦斯突出危險的礦井占49.2%。煤層有自然發火危險的礦井占57.5%，煤塵有爆炸危險的礦井占89.5%，有些礦井還有沖擊地壓、巖爆、礦井突水淹井等自然災害。

煤礦生產的另一個特點是作業場所每天都在變化，生產工作面逐年往深部推移，這種變化也給安全生產帶來不利。一般說來，隨著開采深度的加大，瓦斯涌出量將增加、作業場所溫度升高、礦山壓力也必將增大，生產條件逐步惡化。

歸根結底，煤礦井下的工作場所環境惡劣，危險要素多等因素是煤礦事故頻發的客觀原因之一，而它的不可視化，又給監管和及時處理突發事件增加了困難。因此，煤礦十分有必要建立一個“可視化”監控平臺。大屏幕顯示拼接系統不僅能夠出色顯示超高分辨率圖像，還可以接入視頻、計算機、網絡等多種信號，充分滿足煤礦客戶集中顯示、集中監控、集中指揮調度的需求，成為煤礦監控平臺的首選之一。

唐家會礦井的“可視化”監控需求

為了進一步說明大屏幕顯示拼接系統在煤礦監控中的應用，以下以唐家會礦井為例。唐家會礦井，位于內蒙古自治區準格爾旗境內，是一個正在興建中的現代化礦井。它屬于井下作業礦井，所以，瓦斯監控實時顯示、工作人員定位顯示等監控尤為重要。因此，唐家會礦井對集中監控平臺系統提出了以下的需求：實現對全礦井的井下和地面網絡攝像機進行集中管理和控制，對各路工業電視監控信號進行實時存儲，授權的用戶可通過客戶端軟件實時監看工業電視的實時監控信息、查看和調閱歷史監控信息，并通過網絡視頻解碼器，將工業電視監控信息發布到調度中心的大屏幕顯示屏上。

威創憑借實力獲唐家會礦井青睞

威創作為全球領先的可視化信息交流解決方案的專業供應商，拼接顯示業務已躋身全球三強，業務遍及全球50多個國家和地區。自2004年起一直保持中國市場占有率第一，是中國拼接顯示行業的第一家上市企業。

威創的產品已廣泛應用于交通、能源、政府、公安、軍隊、通信、廣電、水利、企業等各個領域，積累了豐富的運用解決經驗。在煤炭行業中，威創更是完成了國家煤監局、平頂山煤業集團、神華集團、淮南礦業集團、山西潞安礦業、鄭煤集團、冀中能源、甘肅煤礦安全監察局等多個項目。

除了雄厚的實力及豐富的經驗，威創還直面客戶需求，基于自主研發的技術領先優勢、專業的服務能力等，專門針對唐家會礦井開發了差異化的產品與系統，解決了客戶個性化應用的要求。最終，威創憑借出眾的解決方案，成功獲得該項目，為唐家會礦井提供了ViSmart煤礦可視化調度平臺（以下簡稱“威創平臺”）。

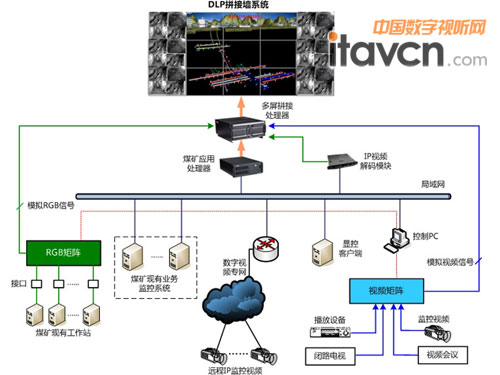

威創大屏幕監控系統結構示意圖

威創平臺實現的不僅僅是顯示

該平臺采用威創超高分辨率數字顯示拼接墻、高性能煤礦應用處理器、信號源切換系統、可視化平臺等子系統組成。系統的操作控制完全由控制系統統一管理控制，控制系統以大屏幕控制器為基礎，將大屏幕圖像處理系統、操作控制系統、信號切換調用的操作集成為一體，通過大屏幕控制器實現對所有設備的操作控制顯示，為唐家會礦井調度中心提供一個網絡集中監控平臺、信息資源共享平臺、分析決策平臺、指揮調度平臺，實現了基于超高分辨率礦井可視化日常監測監控、應急調度指揮功能，具體體現如下：

1、超高分辨率礦井圖顯示

威創平臺實現了超高分辨率礦井CAD矢量圖顯示，還可快速移動及縮放，不失真，并可作為井下監測監控點分布海量信息顯示底圖。使礦井整體情況一目了然，以便對整個礦井進行合理布局，在發生危險時還可以通過對全局的掌握從而制定合理的應急解決方案。

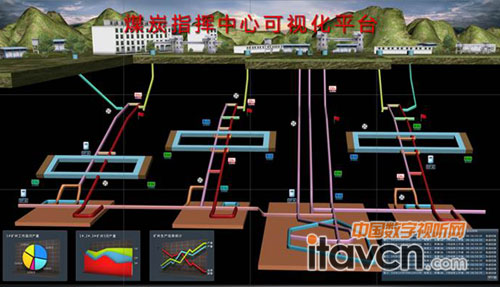

煤炭指揮中心可視化平臺

2、井下瓦斯監測報警顯示

威創平臺實現了井下瓦斯監測點位置分布高分辨率顯示、監測數據可實時動態刷新、當監測數據發生異�；虺�限時，還會進行報警提示。這樣就可以實時掌握井下瓦斯的情況，當井下瓦斯濃度達到危險系數的時候馬上采取措施，防止礦井爆炸，保護礦工安全。

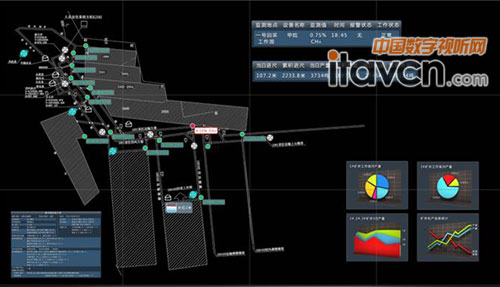

井下瓦斯監測報警顯示

3、井上井下視頻監控圖像靈活調看

威創平臺可讓用戶輕松查看井上、井下監控攝像頭位置分布，疊加顯示指定監控視頻圖像，對任何監控視頻圖像可方便單獨或成組調看。方便用戶實時掌握礦井各區的情況，對異常情況及時作出應變。

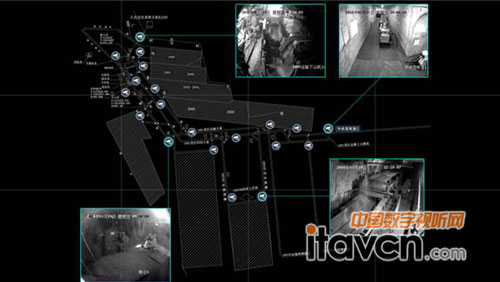

井上井下視頻監控圖像靈活調看

4、井下人員定位顯示

威創平臺可讓用戶輕松查看井下讀卡器位置以及人員列表信息、人員數量動態刷新信息、指定人員行進軌跡回放等。讓用戶即時了解井下人員的情況，當意外發生時，可盡快安排人員撤離并進行全員營救。

井下人員定位顯示

5、風機、風速、啟停狀態顯示

威創平臺可以實現風機、風速監測設備位置顯示，風機啟停狀態顯示，風速監測數據動態顯示，風機設備屬性信息顯示，讓用戶隨時了解相關信息。

6、井下水倉水位、水泵狀態顯示

威創平臺可以實現井下水倉、水泵位置分布，水倉水位動態數據、水泵啟停顯示，水位超限報警；水泵設備屬性信息顯示，以防止發生透水事故。

7、報警智能聯動

威創平臺可實現報警智能聯動，當發生監測數據超限報警時，可支持自動調看相關子系統信息、圖像及數據，及時提供豐富、有效的可視化信息支持，為及時調度指揮提供有效的依據。

與傳統煤礦監測監控系統（以下簡稱“傳統系統”）相比，威創平臺還具有以下優點：

1、監控畫面清晰、直觀

傳統系統是通過各監控子系統RGB直通上拼接墻，僅對圖像進行物理放大，分辨率低，不直觀。而威創平臺是采用高分辨率煤礦礦井圖上大屏幕顯示，作為監控子系統顯示底圖，各監控點與底圖進行位置關聯，十分清晰、直觀，便于用戶查看和決策。

2、支持統一平臺顯示

傳統系統的各監控子系統相互獨立，分別單獨開窗顯示，不利于對煤礦進行整體布局。而威創平臺采用的是同一平臺，可集中顯示井下多個監控子系統信息數據，方便用戶對全局進行把握，綜合決策。

3、子系統之間支持聯動

傳統系統的各子系統之間不支持聯動，而威創平臺各監控子系統信息數據可根據業務需要可智能聯動顯示，體現關聯系統內在聯系，隨時靈活掌握各子系統的信息，當意外發生時，對各資源進行調配。

4、CCTV監控圖像方便調看

傳統系統的操作十分繁瑣，如監控圖像無位置關聯，用鍵盤調看很不方便。而威創系統監控攝像頭基于礦井圖上位置分布關聯，一鍵調看，靈活、方便、快捷。

威創平臺為唐家會礦井帶來的價值

威創平臺通過超高分辨率數字顯示拼接墻及高性能煤礦應用處理器，結合領先的生產過程監控智顯技術，實現了基于超高分辨率礦井可視化日常監測監控、應急調度指揮功能，為唐家會礦井提供了一個可視化日常管理、應急輔助決策和快速調度指揮的可視化平臺。優化了唐家會礦井的管理，大大提高地方煤礦的抗災能力，做到事故發生前的預防和監測，事故發生后的緊急救助和指揮，保障煤礦安全生產，減少礦工生命和財產損失，提高煤礦的抗災能力。此外，威創平臺對推動煤炭行業管理方式的根本變革和煤炭企業的技術進步，具有重大意義。
