超大系統綜合顯示 確保不留安全死角

【中國數字視聽網訊】石油行業是一個跨學科、多專業相互配合的高度技術密集型行業。石油行業的信息化一直伴隨著石油行業發展，并發揮了巨大的作用。

隨著“智能油田”、“智能石化”、等新的石油行業信息化理念被普遍接受，全球石油石化企業信息新一輪的信息化競賽已經進入了實力較量階段。石油石化企業已經發展到了離開信息系統就無法生存的地步，全面數字化已經成為各石油企業逐鹿中原的重要戰略。

目前，智能油田建設已成為眾多石油企業，特別是上游油田企業信息化建設的核心內容，智能油田本身也成為各油田企業信息化建設的戰略目標。對于下游企業，與智能油田對應的“智能石化”也得到了廣泛的關注，并已經成為各石化企業信息化建設的熱點。智能油田和智能石化作為智能石油最重要的兩方面內容，引領著新時期石油行業的信息化。

“智能油田”建設迫切需要大型高效顯示系統

遼河油田公司是中國石油天然氣集團公司的骨干企業，全國最大的稠油、高凝油生產基地。業務范圍遍及國內20個省、市、自治區和10余個國家(地區)，已經在千萬噸級規模穩產了20年。

如此的大型國有企業，其下屬的各裝置，采油廠和輸油管道等均是某安全生產和安全防范的重點對象。嚴防事故，是企業生產的必要工作、一旦發生火災、爆炸或有害物質泄漏等事故，都將會造成重大的人員傷亡和國家財產的重大損失。因此，需要不斷加強企業安全監管手段，制定和采取安全有效的防范措施，以加強對重點部位和危險較大的作業現場的安全管理。

作為整個石油石化生產系統的樞紐，中國石油集團遼河油田石化總廠中控室建設將聯系起企業內所有的基本生產單元，全方位動態監控整個生產過程，同時還有對突發事故進行應急指揮調度的功能。如何在保證安全生產的同時，又能對不法人員對石油、天然氣等資源進行偷盜等的違法行為進行嚴厲打擊，保護國有資產不被侵犯呢？

由此，在智能油田的建設中，對中央控制系統的建設就顯得尤為重要，而一套高效的超大綜合顯示系統更是這個中央控制系統的靈魂。

威創憑借LCD后起之秀的實名成功獲得青睞

正是運應而生，2012年7月15日，威創正式與中國石油集團遼河油田石化總廠簽訂了60萬噸重整/120萬噸加氫項目的生產指揮監控項目。該系統由75個液晶拼接顯示單元組成，如此龐大的整體液晶顯示系統，在國內石油石化行業尚屬首次應用。這套系統建成后將成為中國石油集團遼河油田石化總廠中央控制室的靈魂，發揮著全方位動態監控整個生產過程和應急指揮調度的功能，成為建設數字化智能油田的窗口。如此重要的項目？遼河油田石化總廠為什么獨獨青睞在LCD拼接產品領域尚屬新秀的威創呢？

在拼接顯示領域，沒有人不知道威創。中國拼接顯示行業的第一家上市企業；拼接顯示業務持續8年保持中國市場占有率第一；全球綜合排名前三；在拼接市場，威創在亞太市場排名第一，占有率達23.84%。

威創進入LCD拼接行業起步較晚，但很快就憑借其多年對拼接產品行業的積累，使威創的LCD產品很快成為了液晶拼接行業的后起之秀。近幾年更是發展迅猛，不管是產品的質量，還是新技術的研發，都有了驚人的進步。截至2012年8月份為止，威創的LCD拼接產品同比增長81%，目前已成功躋身LCD拼接行業的主流品牌行列。

目前，威創的產品已廣泛應用于交通、能源、政府、公安、軍隊、通信、廣電、水利、企業等各個領域，積累了豐富的各行業顯示應用解決經驗。在石油化工行業，威創已經成功的為中國石油、中國石化、中海油服、大慶油田、渤海石油、中原油田、勝利油田、秦華天然氣公司、神華集團、冀中能源、哈薩克斯坦讓納諾爾油田等國內外大型企業實施了項目。

超大顯示系統 +超強處理器的完美搭配保障安全生產無死角

在項目實施初期，威創實地調研了遼河油田的各種應用需求，結合自己多年對石油化工行業項目實施的經驗，對遼河油田中控室系統的多種復雜顯示應用需求一一采取了應對方式。

針對該系統需要同時實現對多種復雜信號，如VGA、DVI、Video等的顯示、調用和處理的特征，威創為其配備了一套由75個L-PH5503系列1080P高亮系列液晶拼接顯示單元組成的超大系統，該系統擁有28800X5400的物理分辨率，充分滿足該中控系統對高質量、大畫面、海量動靜態圖像的高清顯示需求。同時，該系統所擁有的超強動態對比度，可輕松分析圖像輸入信號并不斷調整光源的強度，完全不用擔心屏幕在高亮狀態時淹沒白色，而黑色也會更加的深邃，方便其對整個生產過程的每個細小環節進行嚴格把關，有效得提高了生產質量。

針對石油石化行業各種信號源分布范圍廣、傳輸距離遠等特點，威創為其配備了DigicomFLY系列多屏處理器。該系列處理器采用模塊化的設計，其先進的背板交換架構，能夠同時處理72路高清信號，并在72塊拼接屏上實時顯示�？梢钥焖俑咝У貙⑺�有信號輸入大規模數字拼接大屏顯示系統，而其各輸入節點可近在咫尺，也可遠在千里之外，并可根據顯示需求隨時擴展，只要同在一個網絡中，即可完成輸入到輸出的傳輸顯示；輸出節點更可按不同地區、不同種類、不同性質隨意組合定義，方便監控人員查看所需信息。有了這套系統，查看、調用海量的動態監控視頻和靜圖像變得非常輕松。

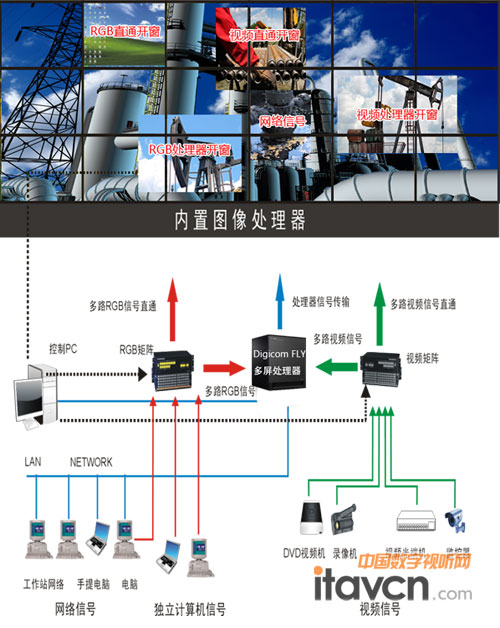

威創LCD數字拼接墻顯示系統應用示意圖

有了威創DigicomFLY系列多屏處理器與L-PH5503系列1080P高亮系統的完美結合，不僅能輕松實現對廠區內各類監控視頻（復合視頻、VGA、DVI、HDMI、SDI/HD-SDI、SD底圖、網絡等）的采集，更是集實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，其強大的處理能力有力的保障了遼河石化對生產調度和監控的安全運行。同時，由于控制器采用多總線并行處理機制，從根本上保證了對所有輸入視頻全實時處理，使圖像顯示完全沒有延遲和丟幀現象，從而確保安全生產無死角。

如何保證75個單元組成的超大系統穩定和安全的運行？

75個單元組成的超大液晶拼接顯示系統，這在國內石油石化行業尚屬首次應用。要同時保障這個超大系統的穩定運行，不能不說是一個難題。

為此，威創給這套設備采用了內置風扇調節器，即使7X24小時不間斷運行，也不會因過熱而出現黑屏或死機，保障了整個監控系統的穩定顯示。同時對設備的溫度等系統參數可連續監控，及時反饋系統的運行狀態，確保系統能夠長時間運作也不會有任何問題。該系統還支持熱拔插，即所有輸入輸出模塊可在系統不斷電的情況下進行更換、升級，不影響系統的正常運行，這一切無疑成為了安全生產的最大保障。

該項目作為信息化建設方面最重要的可視化信息管理綜合顯示平臺，為石化廠DCS改進提高了信息化水平，使其由桌面級顯示屏擴大為拼接顯示墻，極大提高了生產過程監控的有效性，同時液晶拼接墻超薄的墻體和掛墻設計也大大節省了控制室的設備空間。

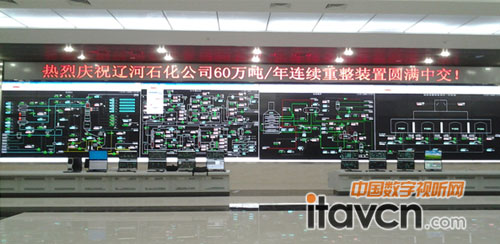

遼河油田石化總廠LCD數字拼接顯示系統現場應用圖

項目實施完成之后，將擔負起中國石油集團遼河油田石化總廠的生產樞紐工作，聯系著東區重整、加氫、制氫、循環水場等新建裝置的現場實時影像及工藝數據報表、ERP 報表、DCS終端顯示全方位動態監控整個生產過程。實時監控整個生產過程、數據報表, DCS 終端顯示，隨時在線抽查各單位及所屬作業區的生產情況；發生突發事件時可及時組織開展應急搶險工作。將為遼河石化的決策者們提供最直觀、最全面的一手現場信息，運籌帷幄、決勝千里，能夠及時有效地做出正確決策，提高效率，將為其贏得更高的國際化競爭地位。
