JBL S4700揚聲器系統將亮相廣州音響展

【中國數字視聽網訊】2012年廣州高級音響展將于9月7日-9日在白云國際會議中心隆重舉行，會展期間，將會有眾多HIEND新旗艦音響器材進行首展。JBL將展出全系列新品，其中包括全新的S4700揚聲器系統，該款大型系統為號角式3路3單元設計，適用多立體聲HIFI系統，或同時使用多個S4700組成大型多聲道系統，JBL S4700融合了一直以來最受歡迎的單元形式和最新技術，完成了最完美的蛻變，打造全新一代高性價比的經典揚聲器。

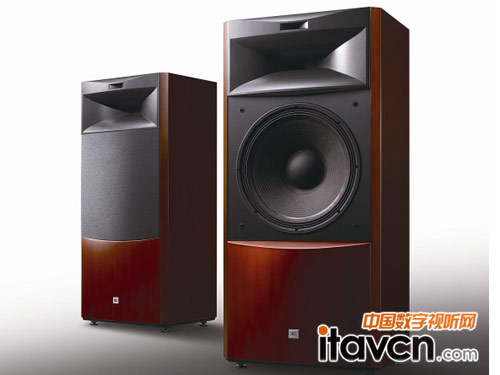

JBL S4700揚聲器系統將亮相廣州音響展

JBL S4700的高音和中音部分同樣采用了壓縮驅動器號角方式輸出，超高頻單元使用3/4英寸（1.9公分）壓縮驅動器138Nd，采用邊緣一體成型的純鈦振膜和環形釹磁鐵磁路，配合一組專利雙軸號角，在播放超高頻時，對應新世代訊源的寬頻率響應需求，有效高頻頻寬達到40kHz。而在高音部分為2英寸（50mm）的LE175系列高頻壓縮驅動器中的最新型號175Nd-3，采用獨特的鉆石壓邊振膜。純鈦振膜上安裝了AQUAPLUS阻尼器，在使振膜不易彎折的同時也延伸了S4700的高音域。增加分頻設計,沒有采用傳統意義的低通濾波器，而單獨采用高通濾波器。加上雙軸號角，可取得高靈敏度、高輸出與耐用性的特點。

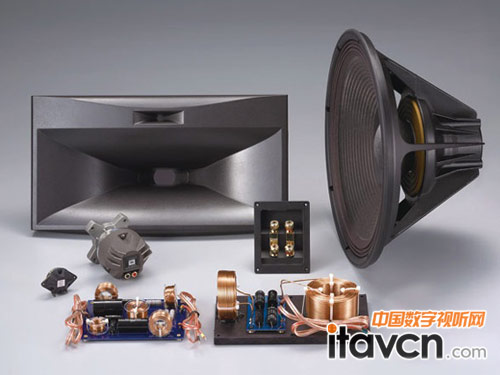

Bi-Radial專利雙軸號角

S4700的號角系統采用了單獨成型的一體式技術，使用了樹脂SonoGlass注模制成，SonoGlass是一種高剛性的樹脂材料，原是當作隔音材料使用，強度相當的新金屬材質。在超高音揚聲器到中音城角開口部的圓弧處理上，由于是SonoGlass一體式注模，使號角的內徑、角度的精度非常高，一致性更好。使號角系統具有充分的強度和良好的聲學條件，取得清晰的聲音。Bi-Radial專利雙軸號角，可以讓揚聲器的水平及垂直覆蓋更平均，能提供純凈、充沛的高音播放。這項技術能有效地令高音平均擴散，從而有一個寬闊的聆聽環境中亦能制造出一個精確的立體聲結像。這樣就沒有座位的限制了，因為整個房間、甚至戶外開放空間都能接收到良好的信息。新設計的號角系統的水平與垂直擴散角非常寬，而且由于中音為“垂直”擴散號角的設計，這樣的布置可使號角的高度與人耳齊平，產生精確的聲場和定位，使無論在任何使用環境也能提供最理想的聆聽效果。

JBL S4700裝載了Studio Monitor系列低音音箱中備受關注的褶狀裙邊2216系列單元的最新型號2216Nd，380mm直徑的低音紙盤單元以JBL獨家釹磁差分驅動(NDD)磁路設計驅動器由上下兩層3英寸扁線立繞鋁合金音圈和2個超強力環形釹磁鐵構成。流暢的活塞運動保證38公分口徑低音音箱特有的厚重感。鋁合金扁線立繞雙音圈設計，可以有效抑制由于交流電而引起的阻抗的變化，從而減少線圈發熱的TCR（溫度抵抗系數）特性�？梢阅軌虿魂P乎輸入功率的大小而發揮出平穩而均一的頻率而備受贊揚。扁線立繞纏法纏繞兩圈而成的雙音圈和高等級釹環形磁鐵重疊后形成強磁性回路的雙磁隙構造。雙音圈的邊繞式大型音圈配合精密的磁路結構，能夠快速從低頻揚聲器敏感的聲音線圈中驅散熱量，在延長的收聽期間以能保證精確的傳動效果。這樣能夠延長傳動器壽命，并能通過增加功率處理能力改善其靈敏度，有效頻率達38Hz。2216Nd單元配合特殊加強型紙盤振膜，錐盆涂有JBL獨有Aquaplas物料，有助消除大功率下的失真，提供豐滿而穩定感的低音重現。

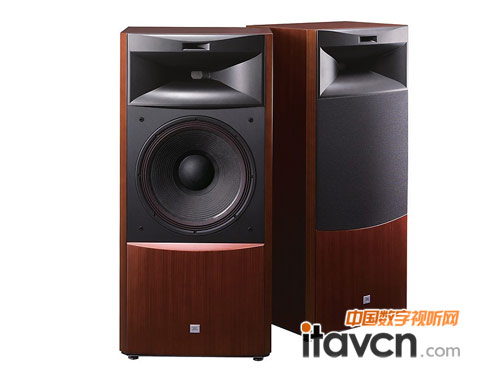

JBL S4700揚聲器系統真面照

JBL S4700裝載有精密的優質分頻網絡，清晰劃分并分別裝載低音頻段用回路和中高頻段回路以防雙方回路的相互影響，使揚聲器播放的聲音更加純正，頻率特性也更佳，分頻點為800 Hz、12kHz。特殊設計的專業級箱體，音箱箱體采用了1英寸（25mm）厚的MDF板，前障板則進一步通過增加15mm厚的MDF副反射板強化。把40mm厚的反射板和SonoGlass制成揚聲器號筒作為整個單元的支撐，再通過音響正下方的低反射板和由上下兩張板在內部組成的緊固裝置減少內部共振噪音并防止不必要的音染。外殼采用后反射式倒相孔,在突出高速低音單元優質音質的同時也充分突出其在低音頻段播放效果。低音反射板安裝在箱體的背面。通過采用大口徑/短板的模式來增強S4700自然的低音音響效果。箱體體積為W500×H1,068×D371mm，重量54.5kg。頻響范圍: 38Hz– 40KHz (-6dB)、標稱功率: 300W RMS、靈敏度( 2.83V @ 1m ): 94dB、標稱阻抗: 6歐姆、分頻設置: 800Hz, 12KHz。

（編輯：Karl）
