清投某數字城管指揮中心TNet物聯網方案

項目概況

2月14日，國家工業和信息化部發布了《物聯網“十二五”發展規劃》，其中顯示的重點領域包括智能交通、智能安防、智能物流等九大領域。目前，我國物聯網行業發展非常迅速，來自工信部的數據顯示，我國2010年物聯網市場規模接近2000億元，預計2015年將躍升至5000多億元的規模，年均增長率達11%左右。相信在未來，物聯網產品將會得到更加廣泛的應用，擁有更為廣闊的市場前景。

近年來，“云計算”的概念也走進了更多的行業和領域，作為基于互聯網的商務服務，云計算甚至可以讓你體驗每秒超過10萬億次的運算能力，如此強大的運算能力幾乎無所不能。用戶通過電腦、筆記本、手機等方式接入數據中心，按各自的需求進行存儲和運算。物聯網和“云計算”的結合，將為更多行業帶來新的變化與機遇。

數字城管指揮中心肩負著非常復雜而瑣碎的工作，包括城市供水、供氣、排水、市政、市容環衛、環境保護、公共交通、園林綠化、城市規劃、房地產開發管理、物業管理、建筑市場和建筑質量等涉及城市管理方面各個層面。

作為一個綜合性的指揮中心，對監控管理的信息集中度要求非常高，資訊量大，同時細節準確要求高，更要有全天候不間斷式的工作模式。結合其實際需求，清投視訊為其提供了TNet物聯網一云三端大屏幕拼接系統，為數字城管中心提供了網絡資源及相關資訊的實時演示、全天候的監控、管理、指揮調度，以及展覽、交流、會議等工作的便捷，更加直觀、高效地體現了現代化的管理技術及應用。

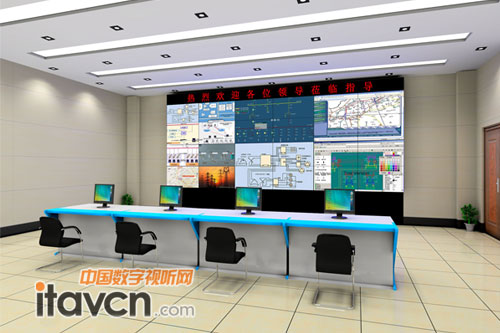

數字城管中心效果圖

系統構成

整套TNet物聯網拼接系統集多屏拼接技術、圖形信號處理技術、信號切換技術、網絡通信技術等為一體，是一款具有高亮度、高清晰度、高智能化的圖形信息顯示系統，由拼接顯示單元、拼接控制器、信號源及拼接控制軟件等幾個部分構成。

系統構成如下：拼接顯示墻為4×6的46吋液晶拼接；拼接控制器為分布式TNet物聯網拼接控制系統+VGA矩陣；為了實現大屏圖像在無線終端上實時回顯監控的功能，系統中加入“一云三端”服務器，構成TNet物聯網一云三端系統。具體設備選型如下：

液晶拼接單元 DTL3187 數量24套；

1、TNet傳感C盒TNE-CV0720 數量10套；

2、視頻輸入傳感C盒TNE-CA0720 數量1套；

3、全千兆交換機48口（華三） 數量1套；

4、VGA+音頻矩陣 TNM-N03232，32進32出，數量1臺；

5、一云三端服務器 SIS-UTH0501 數量1臺；

6、微型監控中心 MV03 數量2臺。

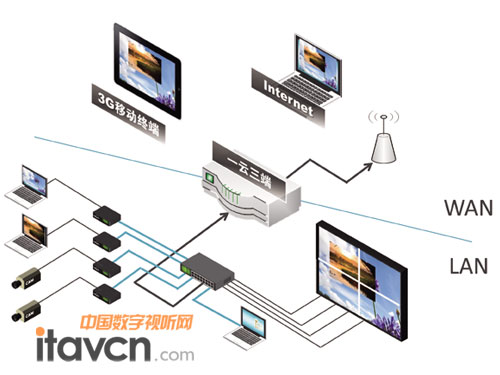

TNet物聯網一云三端系統示意圖

系統原理：

TNet物聯網拼接控制系統采用全新一代基于以太網的分布式架構，突破了以往的拼接控制器在穩定性、擴展性、信號類型以及傳輸距離等方面的限制，擁有穩定性高、無限擴展、信號質量好、傳輸距離遠等優勢。其分布式的結構提高了系統的整體穩定性，單個節點的損壞不會影響整個系統的功能，并從結構上提供了無限擴展的可能性——只需增加相應數量的節點 連接至交換機；而基于網絡的特點使整個系統的布局更靈活，與其他系統的銜接也更方便，并可在此基礎之上開發出許多其他方面的應用。
控制節點設備主要特性有：

1、基于FPGA的純硬件結構

2、全千兆數據交換

3、CAT6屏蔽網線傳輸

4、輸入分辨率自適應

5、單屏32路輸入信號顯示

6、純鋁盒整體散熱，無風扇設計

此外，考慮到項目實際的顯示需求和成本預算，為了有效降低系統成本，在信號采集前段另配置了VGA矩陣，可以對輸入信號方便地進行切換選擇，節省了采集控制器的個數。

在此方案中，輸入源的畫面信息經矩陣切換選取后，由各個輸入節點采集，經過處理后通過網線傳輸至交換機，再由交換機經網線傳輸至集成在每個拼接單元內部的輸出節點，最后被輸出上屏；而整屏畫面可以被連入拼接顯示內網的一云三端服務器進行抓取，通過平板電腦、3G手機等終端設備登錄服務器，就可以實現大屏幕顯示畫面的遠程監控。

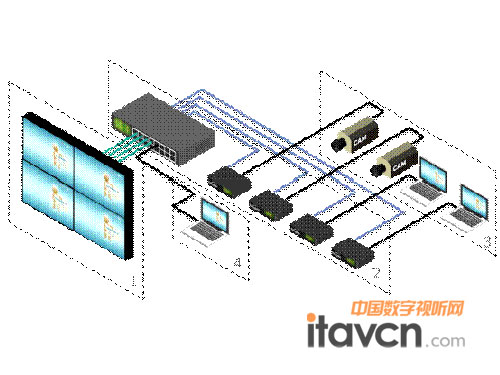

物聯網拼接系統的典型拓撲結構圖

上圖為物聯網拼接系統的典型拓撲結構圖，各部分分別為：

1. 拼接顯示墻：物聯網46”液晶拼接；

2. 拼接控制器：物聯網拼接控制系統；

3. 信號輸入：VGA，復合視頻；

4. 控制軟件：物聯網拼接控制軟件。
