上海智浦欣微電子發布新款D類音頻功放

【中國數字視聽網】上海智浦欣微電子經過長期驗證，針對音頻功放的各種應用要求，推出最新一代D類音頻功放CS8121S。CS8121S采用了針對功放應用特別優化的高壓CMOS工藝，使得D類功放的工作電壓范圍大幅提高，在2.4V至6.5V的電源電壓下，CS8121S都能正常工作，極限值更高達7V，而同類產品的工作電壓一般只有2.7V至5.2V，很多產品超過5.5V就會損壞。同時CS8121S采用的創新的高壓工藝也使得功放的輸出功率水平有了大幅度的提升，在6V電源供電下，CS8121S可以穩定向4歐姆喇叭輸送4瓦的功率（THD 10%）。

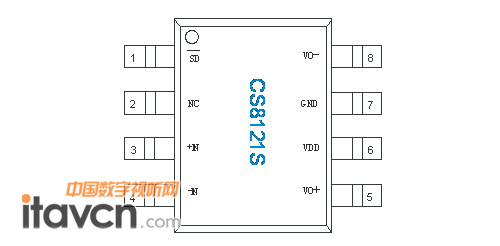

上海智浦欣微電子新一代D類音頻功放CS8121S

CS8121S對已有的D類功放的系統架構做了進一步改進，很大程度上減小了功放的底噪。智浦欣微電子在原有D類功放AERC專利技術的基礎上進一步優化，使得CS8121S在極低EMI的前提下，進一步提升了效率。

CS8121S選用全差分輸入，放大倍數通過外置電阻可調，可選任意值。CS8121S集成了POP抑制電路以及過溫、過流、短路等保護機制，效率高達90%，THD控制在0.15%以內，靜態待機電流僅有3mA。

以上特點使得CS8121S非常適合需要寬電壓工作和大功率輸出的應用場合，比如由4節干電池供電的便攜式音箱。雖然干電池的標準電壓為1.5V，但每節新電池的電壓都是不同的，最高開路的測量值可能高達1.7V，4節串聯就高達6.8V。即使串接二極管也顯然大大超出了市場上普通功放的工作電壓范圍。而此電壓對于CS8121S而言，卻正是最佳的工作點。使用CS8121S在該音箱系統應用中，不僅簡化了設計也大大的提高了產品的可靠性和穩定性。另外，兩節鋰電池串接供電的系統也非常適合CS8121S，比如擴音器市場。

CS8121S選用了SOP-8封裝，具有良好的散熱性，焊接也極為方便。外為應用也極為簡單，只需6個阻容即可。
