德州儀器（TI）DLP 投影技術全解析

DLP是由德州儀器公司（Texas Instruments）基于其研發的數字微鏡裝置（Digital Micromirror Device，DMD），所創造的一種真正全數字反射式的投影技術。這項技術具有高清晰度、高可靠性、高防塵性、高對比度、高反應速度、高便攜性等一系列優勢。

【中國數字視聽網訊】 隨著教育信息化步伐加速，越來越多的大中小學校為提高教學質量，都安裝了投影機作為輔教工具。來自IDC的調查報告顯示，在使用投影機以后，學生和老師都反映教學過程變得更加有效率了，超過90%的調查對象表示他們對于課程內容的理解能力和注意力都比原先的板書方式提高許多，特別是后排的學生注意力提高巨大，老師的“板書”不再是遙不可及了。

提到投影機，不得不提及投影業的領導技術：DLP®。DLP是由德州儀器公司（Texas Instruments）基于其研發的數字微鏡裝置（Digital Micromirror Device，DMD），所創造的一種真正全數字反射式的投影技術。DMD是由上百萬片面積10.8x10.8微米，比頭發的斷面還小的微鏡片所組成，每個微鏡片都能將光線從兩個方向反射出去；當數字信號處于「ON」狀態時，微鏡片會旋轉至+12度，若數字信號處于「OFF」狀態，微鏡片會旋轉至-12度。微鏡片在前后急速旋轉之際形成灰階，再搭配一顆或三顆DMD芯片，即可得到栩栩如生的彩色顯示效果。配有一顆DMD芯片的DLP投影系統稱為“單片DLP投影系統”，經色輪過濾后的光，至少可以生成1,670萬種顏色；而采用3片式的DLP Cinema®投影系統則可生成3,500萬種顏色。目前DLP推出最新的“極致色彩”技術，甚至能創造超過200兆種顏色。

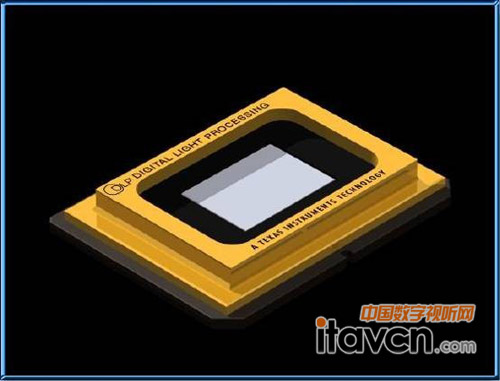

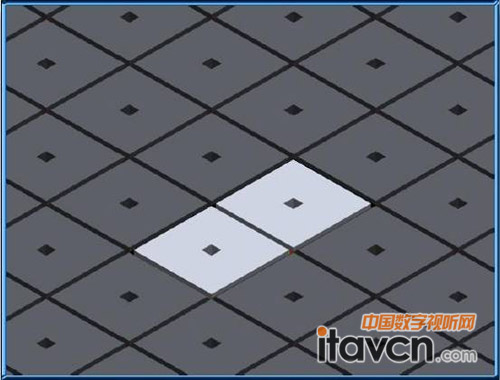

DMD是由半導體制成的先進芯片技術，DMD芯片由上百萬片面積僅10.8x10.8微米、比頭發的斷面還小的微鏡片所組成

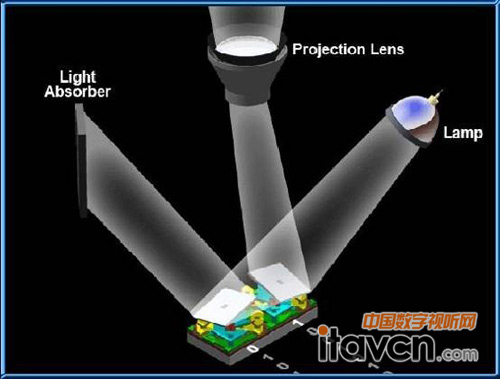

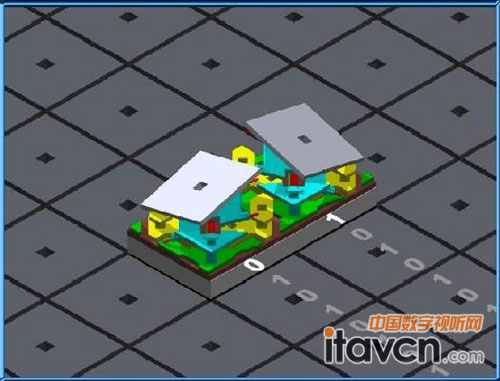

微鏡片以每秒5000次的速度，正負旋轉12度以反射光線。微鏡片在旋轉之際形成灰階，創造高對比值

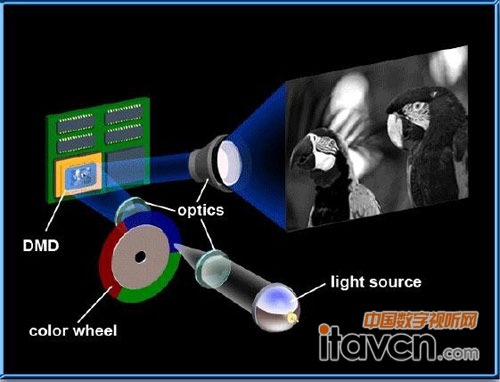

再搭配DMD芯片，即可得到栩栩如生的彩色顯示效果

DLP在全球投影機市場占據50%的市場份額，目前已有超過75家知名投影機廠商生產DLP投影機。DLP具有高清晰度，高可靠性，高對比度，高反應速度，價格優勢，高便攜性及高防塵性的特點：

高清晰度

DLP技術的核心是由數以萬計的鏡片組成的數字微顯鏡系統，每塊鏡片之間的距離不到1微米，極度縮小投影圖像像素之間的距離，生成無縫的數字化圖片，在任何尺寸下都可以保持良好的銳度，不會出現其它技術造成的晶格（馬賽克現象），這也是采用DLP技術投影的圖像總能保持水晶般清晰的原因。

高可靠性

DLP是數字技術，數字投影技術的優點在于能完整、忠實地重復產生影像，不會受到溫度、濕氣或震動等環境因素的影響；而DLP芯片超過10萬個小時的使用壽命，更確保畫面不會有褪色的情形發生。

高防塵性

對于占國內市場份額45%以上的教育用投影機來說，最關鍵的一項附加功能就是防塵。采用DLP技術制造的投影機，其核心光路可以設計成封閉的，DLP芯片和其他部件全都在密封的光機系統中，灰塵難以接觸到光路的核心，從而可以確保圖像質量的一貫如一。而LCD面板因為有散熱的需要，必須采開放式系統，引入外部氣流以冷卻面板，粉塵因此容易進入光機系統，附著在核心面板上，產生不可挽回的化學變化，對畫面品質造成嚴重傷害，影響教學質量。

高對比度

在觀看影片時，影像呈現的立體感至關重要。因為人體的視覺器官是依賴對比值來辨識物體的邊緣，因此具高對比值的影像看起來更加銳利。當對比度低，暗色部位即呈模糊一片，影像顯得平坦且欠缺真實感。對于教學上常用到的文本教材（PowerPoint、Excel、Word形式的檔案），DLP技術的高原始對比值能夠清晰、銳利的呈現文字，這是其他強調動態對比度的技術無法比擬的，因為在呈現文本內容時，投影機需要的是高“原始”對比度。

價格優勢：德州儀器運用半導體制程技術生產DLP芯片，半導體制程不僅可協助大幅縮小面板尺寸，更提供了顯著的降價空間，進而提供消費者價格實惠、質量優良的產品，這也是DLP能在短短數年間即拿下市場半壁江山的主要原因之一。

高反應速度

許多人用LCD顯示器觀看動態畫面時，都曾發現快速移動的影像會有拖曳殘影現象，這是由于顯示器響應速度不夠快的緣故。DLP技術的切換非�？焖�，僅數微秒，較之于液晶面板以毫秒計，反應速度快了千倍之多。也就是因為具備如此快的響應速度，即使是賽車或球類等高速動態影像，都不會有殘影現象的發生，呈現出最清晰而逼真的影像。

高便攜性

應用于教育、商務、消費市場的單芯片DLP投影機只需要一塊面板，而所有其它投影技術則需要三塊。 因此DLP的投影系統可以做得很小，重量也相應輕了許多，為創新設計留下充分的空間。目前全球已經有三星、三菱、和東芝等多家廠商推出不到一磅重的DLP口袋型投影機，開啟投影機應用的新紀元。
