如何實現LED顯示屏和液晶電視同步顯示

【中國數字視聽網訊】在某些場合，會要求LED顯示屏和液晶電視、投影儀等設備同步顯示，即在這些設備上播放完全相同的內容。很多用戶認為用視頻處理器的DVI和VGA輸出分別接LED顯示屏和其他設備即可，實際因為LED顯示屏寬度高度為任意值，要用到兩臺視頻處理器。我們從下面這個例子說明具體實現方式和注意事項。

一. 現場條件：

1. 1塊LED全彩屏，1152*736像素點陣

2. 2臺42''液晶電視（VGA輸入接口）

3. 輸入信號包括：1路計算機DVI輸入圖像、1路高清機頂盒接入數字電視信號、1路現場攝像視頻輸入

二. 顯示要求:

LED顯示屏和兩臺液晶電視可通過切換選擇同步顯示輸入信號中的1路

三. 實現:

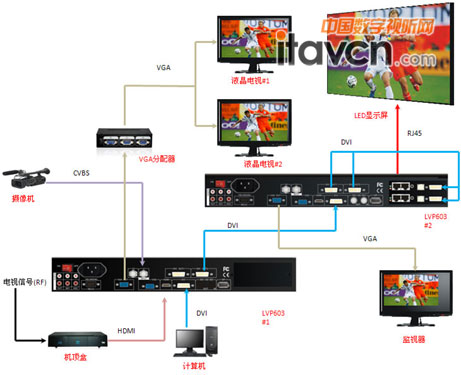

采用了兩臺視頻處理器，所有輸入信號接入第一臺視頻處理器，VGA輸出信號通過分配器接入兩臺液晶電視，DVI輸出信號再經過第二臺視頻處理器縮放后接入發送卡連接LED顯示屏。接線圖如下

不能只使用一臺處理器的原因：如使實際分辨率為1152*736的LED顯示屏滿屏顯示輸入信號，則液晶電視會出現無法滿屏顯示的情況，如接線圖中監視器顯示效果。

四. 注意事項:

1.兩臺處理器的輸出分辨率都設為1280*1024 60Hz，第一臺處理器輸出寬度高度為默認的1280和1024，第二臺處理器輸出高度和寬度設為1152和736；

2.計算機播放相關視頻、文字時只能使用滿屏播放，用開窗口播放則會將窗口以外的內容顯示在液晶電視上。為保證效果最佳，計算機DVI輸出分辨率設為1280*1024 60Hz。

（編輯：盈旭）
