玉林中學多功能廳音頻系統案例詳解

【中國數字視聽網訊】地處廣西玉林市中心的玉林市第三中學（以下簡稱“玉林三中”）創建于1908年，至今歷經百年未曾中斷。百年間，學校雖然歷經諸多磨難，卻以頑強的生命力向前發展，為國家培養了數萬有用之才。在三中的校園里，生長著年逾百齡的皂莢樹和金桂樹見證歷史，珍藏著朱錫昂校長的辦公生活用品供人瞻仰，記載著不同時期的革命烈士，世界級、國家級的專家、學者，各行各業的骨干精英等校友在求學時的成長軌跡。

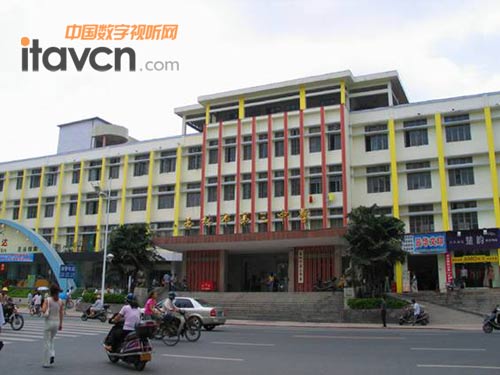

玉林市第三中學

項目背景

玉林三中校園環境優美，文化底蘊深厚，教學設施先進。學校朝著“創一流校園，建一流師資，求一流管理，育一流人才”的目標不斷邁進。學校建設緊跟現代技術步伐，同時立足勤儉辦學傳統，校方在本次的學校多功能廳項目技術論證中反復強調這一需求原則。

玉林三中多功能廳面積800平方米（見下圖現場照片），屬于階梯式長方形結構，主要用途為滿足學校各種形式會議與校方偶爾的內外聯誼演出活動，在系統設計中要綜合考慮四個大的方面技術要素：

一、整個聲場的清晰度、均布度、聲壓級、低頻的動態與飽滿度；

二、滿足會議與演出時多話筒使用不出現聲反饋嘯叫、手機等通訊信號干擾；

三、前后聲場與舞臺返聽擴聲的分合控制管理，演出與會議分開控制管理；

四、整個系統不僅專業，而且要做到操作使用很人性化的智能簡約控制。

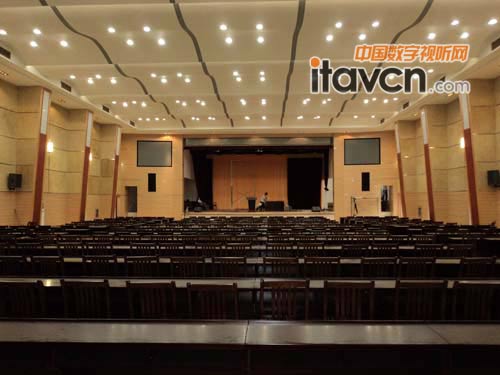

玉林三中多功能廳

解決方案

針對以上設計要素，為了滿足聲場這一要素，主擴方面選用的是4套日本TOA的黑色HX-5B線陣列音箱。日本TOA作為世界知名的音頻產品廠家，不僅在公共廣播產品上成為世界上第二大一流品牌，而且在專業擴聲方面也形成自己獨特產品線資源，廣泛應用于各種音頻環境，本項目選用的這個HX-5B線陣列音箱，就是幾年前TOA奉獻給專業擴聲市場的擴聲精品，當時在北京的國際音響展上引起了轟動。

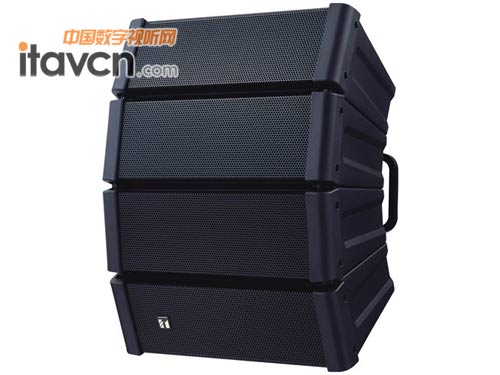

HX-5B線陣列音箱

HX-5B是一款小型線陣，通過組合可以組成大型的線陣系統，該項目中采取2套一組的方式，分別隱藏安裝在舞臺兩側的背投屏幕下，整體上融合于現場裝修環境。2組4套HX-5B組合做到了聲音不僅射程遠，而且覆蓋面廣，能夠很好地覆蓋到舞臺下面的前場與中場，滿足整個多功能廳的會議人聲擴聲綽綽有余，符合廳堂人聲擴聲的標準。線陣音箱具有覆蓋均勻、擴散度好、聲壓級大、指向性強、遠近場的區別較小等特點，對于滿足設計的第一要素起到核心關鍵作用。

另外考慮到演出的需要，在現場還采用了美國H-WIT LS120音箱4只作為后場補聲與增加低頻動態，另外還選用2只LS120音箱作為舞臺返聽，以滿足開會或演出時舞臺上人員的返聽需要。H-WIT音頻產品自2005年投放中國市場以來，已經為幾千個項目采用，成為國內外知名的高性價比產品，本項目采用該品牌音箱作為補聲與返聽，就是充分發揮其經濟高性能的優勢，滿足用戶經濟高檔的投資需求。

在設計的第二個要素方面，我們將其與設計的第一要素、第三個要素、第四要素緊密結合起來，選用了世界知名品牌美國POLYCOM  1臺SR12數字音頻矩陣，該產品主要功能特點為：

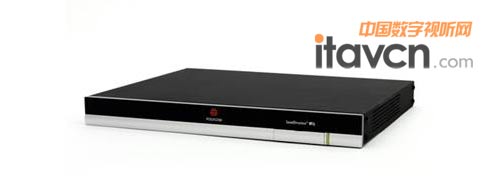

SR12數字音頻矩陣

1、12進12出的強大音頻矩陣，可以滿足分區控制管理，自由組合分區的現場擴聲需要；

2、12進通道上每個通道有10個點的動態自動反饋抑制功能，通過高速DSP運算，做到及時聲音嘯叫處理，為各種人聲環境擴聲解決嘯叫問題提供強大的保障；

3、有效抑制背景噪聲，POLYCOM采用了擁有技術專利的DSP降噪算法，在不破壞原來聲音質量的前提下，極大的降低了輸出信號中的背景噪聲；

4、增益共享式麥克風自動混音器，可以在用戶設定的調節范圍內對輸入信號進行自動增益或衰減，從而保證了平穩的聲音輸出，加之每路輸入/輸出通道上均衡控制，使得輸出的聲音品質更加清晰自然。自動混音性能更好，可在多種工作環境中確保更為平滑的過渡和高效的性能。

5、高品質的音響效果，SR12內置有包括均衡、激勵、壓限、分頻等音頻處理設備的功能，帶來清晰自然、具有沉浸感的音頻體驗，使語音和視頻會議更高效。

6、人機界面簡單，既能做到專業技術應用，同時結合PC或環境中控可以實現在安裝調試后智能化操作使用。

依據POLYCOM SR12的技術功能特點，我們很好地解決了第一、第二、第三、第四設計要素中功能效果需求，既可以滿足聲場效果無嘯叫、高清晰無噪聲的要求，又可以滿足分合控制管理，演出與會議分開控制管理，現場操作智能化的要求。

為了解決開會時話筒不受手機等通訊信號干擾的問題，我們選用了美國H-WIT GM45T/B抗手機干擾鵝頸會議話筒，通過與POLYCOM SR12的完美結合，為會議做到了清晰自然、高靈敏度拾音的效果。

以上設計分析推薦請大家結合如下項目設計清單與系統連接示意圖來一起了解。

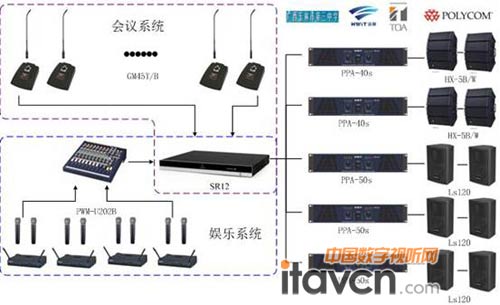

系統連接示意圖

通過以上方案清單與系統連接示意圖，大家可以看出這樣的系統設計不是很復雜，簡單實用，又不失技術水準，同時能很好地滿足用戶的多功能綜合性需求。

立足用戶需求，量身定做，這是海翼多年來協助各工程伙伴做項目設計與項目技術協助的一大風格。我們在項目上根據用戶的投資取向，經過技術與產品資源的綜合運用，為用戶推薦與實施經濟實用、技術高檔的音頻系統，這也是海翼國際能成為“會議擴聲專家”的最基本資格要求。
