CREATOR服務中國航空綜合技術研究所

2008年12月23日 10:27 july

中國航空綜合技術研究所隸屬于中國航空工業第一集團公司，是從事國防科技工業標準化、航空工業標準化、質量管理與適航性、可靠性與環境實驗、科技成果管理與推廣、自動控制和計算機應用軟件研究與開發等工作的公益性研究所。

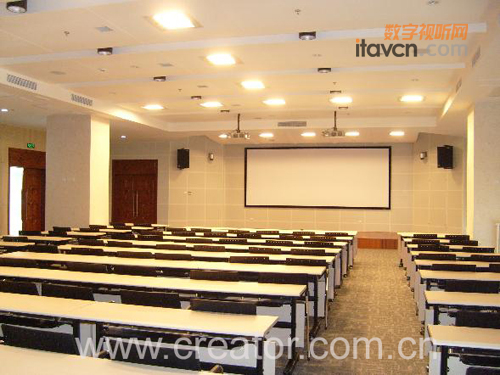

CREATOR快捷針對其多功能廳的多功能、多使用的需求，融合了報告廳、會議廳、影視廳和滿足小型舞臺演出的不同功能要求，采用系列產品：矩陣信號切換系統、中央控制系統、CR-V1012攝像頭加會議系統、音響系統及燈光具體使用的解決方案，為其打造了高音質、高品質的多功能廳，實現了語音與畫面的互動、多種信號的互動、事件與環境的互動等。在會議系統提供高音質的會議服務的同時，矩陣系統可提供相應的主體圖像和畫面，而中央控制系統則更好的把所有設備進行了組合，提高了使用效率，滿足了中國航空綜合技術研究所多功能廳不同功能的要求。

功能描述

1、多媒體顯示系統的控制：

通過主機后的串口（RS232/RS422/RS485），控制投影機的所有功能，如開/關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；

通過CNPCI-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時電動吊架和屏幕自動上升；

可以利用ST-7600C的無線視頻功能，在將視頻經投影機投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

2、實現A/V系統的控制：

通過主機后的串口（RS232/RS422/RS485），控制VGA/AV鉅陣自動選擇計算機的圖像輸出到投影機，并且投影機自動切換到VGA輸入；

通過主機後的IR（紅外）控制埠和IR（紅外發射棒），控制DVD（錄像機、MD、實物展臺）的所有動作，如播放、暫停、停止等功能；并且可以自動將DVD（錄影機、MD）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄影機、MD、實物展臺）的聲音切換到功放；

通過串口（RS485）控制攝像機，控制攝像機的左、右、上、下、變焦+、變焦-。

3、實現房間環境系統的控制：

通過CR-PWR-8（8路強電繼電器），控制機柜的開關；；

通過CR-PWR-8（8路強電繼電器），控制房間燈光；

通過CR-PWR-8（8路強電繼電器），控制電視機、攝象機的電源；

通過CR-PWR-8（8路強電繼電器），控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機后預留足夠的時間給投影機散熱，然后才自動斷開投影機的電源。

4．圖象自動跟蹤控制：

利用中央控制系統的強大功能，把數字會議和攝象機完美的結合，用數字會議的會議單元來實現對攝像機的調動；

由于多功能廳是采用了禮堂式的設計，在攝像機安裝上采用了三角形的安裝方案，保留一臺安裝在多功能廳的舞臺對面，主要保證舞臺的視頻采集。充分發揮了攝象機的優勢，保證每架攝象機的畫面取鏡都能正對對象，實現了跟蹤和畫面顯示、畫面傳輸同步。
