快捷應用于某計量站報告廳的解決方案
2008年12月10日 16:11 july

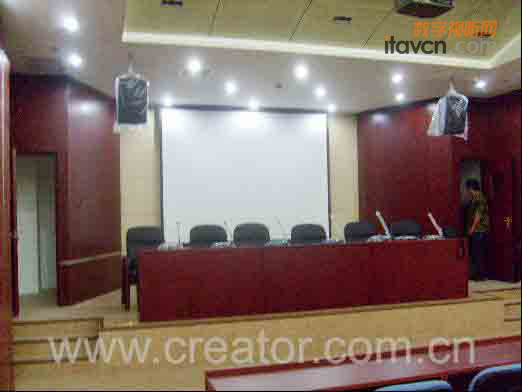

        空軍某計量站報告廳融合了報告廳、會議廳、影視廳等的不同功能要求, CREATOR快捷高標準地滿足了其多樣性的要求,計量站一致采用了CREATOR快捷多套矩陣信號切換系統、中央控制系統、CR-V1012攝像頭、會議系統加音響系統及燈光的解決方案。并給予了高度評價!

功能描述:

       1、多媒體顯示系統的控制:
 • 通過主機後的串口(RS232/RS422/RS485),控制投影機的所有功能,如開/關機、對視頻圖像、計算機圖像的切換等;并且能夠自動實現關聯動作,如關閉系統時,自動將投影機關閉;
 • 通過CNPCI-8(8路強電繼電器),控制電動吊架和屏幕的上升、下降、停止;并且能夠自動實現關聯動作,如投影機開時,電動吊架和屏幕自動下降,投影機關時電動吊架和屏幕自動上升;


2.實現A/V系統的控制:
 • 通過主機後的串口(RS232/RS422/RS485),控制VGA/AV榘陣自動選擇計算機的圖像輸出到投影機,并且投影機自動切換到VGA輸入;
 • 通過主機後的IR(紅外)控制埠和IR(紅外發射棒),控制DVD(錄像機、MD、實物展臺)的所有動作,如播放、暫停、停止等功能;并且可以自動將DVD(錄影機、MD)的圖像切換到投影機,投影機自動選擇視頻輸入,自動將DVD(錄影機、MD、實物展臺)的聲音切換到功放;
 • 通過串口(RS485)控制攝像機,控制攝像機的左、右、上、下、變焦+、變焦-。




3、實現房間環境系統的控制:
 • 通過CR-PWR-8(8路強電繼電器),控制機柜的開關;;

 • 通過CR-PWR-8(8路強電繼電器),控制電視機、攝象機的電源;
 • 通過CR-PWR-8(8路強電繼電器),控制投影機、A/V設備的設備電源,實現電源的自動、節能管理,而且可以更好的保護設備,如系統會在投影機關機後預留足夠的時間給投影機散熱,然後才自動斷開投影機的電源;

4.圖象自動跟蹤控制:

   利用中央控制系統的強大功能,把數字會議和攝象機完美的結合,用數字會議的會議單元來實現對攝象機的調動;

   由于報告廳是長方形的房間,在攝象機安裝上采用了兩臺攝象機安裝在主席臺的左右兩邊,并保留一臺安裝在報告廳的中央位置,用來跟蹤主席臺的發言者。

   實現了跟蹤和畫面顯示、畫面傳輸同步。
